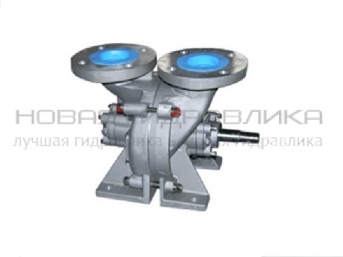

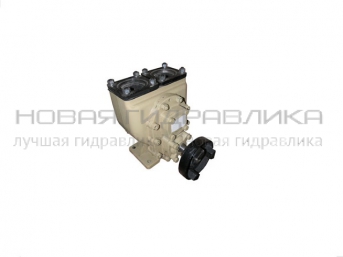

Насос СВН-80

Менеджер: Батуева Олеся

Телефон: +7 (343) 224-50-00, доб.238

E-mail:  olesya@newhydro.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Насос СВН-80 предназначен для перекачивания чистых, без механических включений, жидкостей: воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей вязкостью не более 2*10-6 м2/с. Температура перекачиваемой жидкости в насосе СВН-80 от -40°С до +50°С и плотностью не более 1000 кг/м3. Избыточное давление на входе в насос СВН-80 до 1 кг/см2.

Насос СВН-80 изготовлен из алюминиевого сплава АЛ-4, АЛ-9 (проточная часть). Уплотнение вала одинарное торцевое. Подача 35 м3/час. Напор 26 м. Частота вращения номинальная 1450 об/мин. Масса 17,6 кг.

Особенность конструкции насосов СВН 80 — два варианта, левого (СВН-80A-Л) и правого (СВН-80A-П) вращения.

  • Особенности конструкции
  • Основные параметры и характеристики

Особенности конструкции

Оборудование принадлежит к категории самовсасывающего. Конструкция состоит из:

  • корпуса;
  • рабочего колеса;
  • лопаток;
  • клапанов, всасывающего и нагнетательного;
  • разделителя потоков;
  • приводного вала.

Перед началом работы полость корпуса должна быть заполнена жидкостью. При вращении колеса с изогнутыми лопатками часть жидкости выбрасывается в нагнетательный патрубок, по центру создается разрежение, куда всасывается новая порция жидкости. Работает насос в постоянном режиме, без пульсаций давления и гидроударов, что очень важно при дозирующей подаче топлива.

Монтажное положение насоса — горизонтальное, с колесом в вертикальной плоскости. На входном патрубке необходимо установить фильтр. Если в рабочий объем попадают твердые примеси, лопасти изнашиваются в ускоренном темпе. Для стабильной работы насоса важно, чтобы при установке не нарушалась соосность вала двигателя и колеса. Ресурс агрегата зависит от работоспособности подшипников, их периодически нужно смазывать.

Насосы типа СВН отличаются высоким напором при значительной производительности. Выпускают несколько моделей и модификаций, отличающихся техническими характеристиками и назначением. Самые популярные:

  • Модель 50 с производительностью до 300 л/мини напором до 30 м;
  • Модель 75 - 1000 л/мин, 60 м;
  • Модель 80 – 600 л/мин, 26 м.

Цена насоса СВН 80 зависит от комплектации и вида привода. Для установки на бензовозы используют агрегаты с приводом от ВОМ двигателя машины. Если установка стационарная, то двигатель преимущественно электрический, трехфазный, мощностью не менее 11 кВт. Определить направление вращения вала очень просто — на фланце всасывающего патрубка есть срез. Если он находится со стороны вала, то направление вращения против часовой стрелки, если срез со стороны крышки, то вращение по часовой стрелке.



Основные параметры и характеристики

Характеристика

Значение

Тип насоса

самовсасывающий, вихревой, одноступенчатый

Напор

26 м

Подача

35 м3/час

Частота вращения номинальная

1450 об/мин

Габариты

424х245х305 мм

Высота самовсасывания не более

5 м

Мощность насоса

6.5 кВт

Направление вращения вала насоса

Левое, Правое

Масса

17,6 кг



  • Особенности конструкции

    Особенности конструкции

    Оборудование принадлежит к категории самовсасывающего. Конструкция состоит из:

    • корпуса;
    • рабочего колеса;
    • лопаток;
    • клапанов, всасывающего и нагнетательного;
    • разделителя потоков;
    • приводного вала.

    Перед началом работы полость корпуса должна быть заполнена жидкостью. При вращении колеса с изогнутыми лопатками часть жидкости выбрасывается в нагнетательный патрубок, по центру создается разрежение, куда всасывается новая порция жидкости. Работает насос в постоянном режиме, без пульсаций давления и гидроударов, что очень важно при дозирующей подаче топлива.

    Монтажное положение насоса — горизонтальное, с колесом в вертикальной плоскости. На входном патрубке необходимо установить фильтр. Если в рабочий объем попадают твердые примеси, лопасти изнашиваются в ускоренном темпе. Для стабильной работы насоса важно, чтобы при установке не нарушалась соосность вала двигателя и колеса. Ресурс агрегата зависит от работоспособности подшипников, их периодически нужно смазывать.

    Насосы типа СВН отличаются высоким напором при значительной производительности. Выпускают несколько моделей и модификаций, отличающихся техническими характеристиками и назначением. Самые популярные:

    • Модель 50 с производительностью до 300 л/мини напором до 30 м;
    • Модель 75 - 1000 л/мин, 60 м;
    • Модель 80 – 600 л/мин, 26 м.

    Цена насоса СВН 80 зависит от комплектации и вида привода. Для установки на бензовозы используют агрегаты с приводом от ВОМ двигателя машины. Если установка стационарная, то двигатель преимущественно электрический, трехфазный, мощностью не менее 11 кВт. Определить направление вращения вала очень просто — на фланце всасывающего патрубка есть срез. Если он находится со стороны вала, то направление вращения против часовой стрелки, если срез со стороны крышки, то вращение по часовой стрелке.



  • Основные параметры и характеристики

    Основные параметры и характеристики

    Характеристика

    Значение

    Тип насоса

    самовсасывающий, вихревой, одноступенчатый

    Напор

    26 м

    Подача

    35 м3/час

    Частота вращения номинальная

    1450 об/мин

    Габариты

    424х245х305 мм

    Высота самовсасывания не более

    5 м

    Мощность насоса

    6.5 кВт

    Направление вращения вала насоса

    Левое, Правое

    Масса

    17,6 кг



НаименованиеПодача, м3/чНапор, атмМощность, кВтВходВыходГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Насос СВН-80A-П3526от вала отбора мощност8080460x245x30520
46 510.00
Насос СВН-80A-Л3526от вала отбора мощност8080460x245x30520
46 510.00

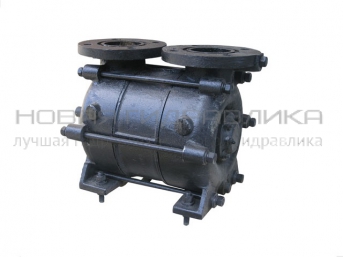

Насос СВН-80 (две крыльчатки)00000650x245x30530
0.00

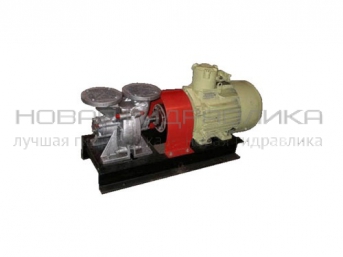

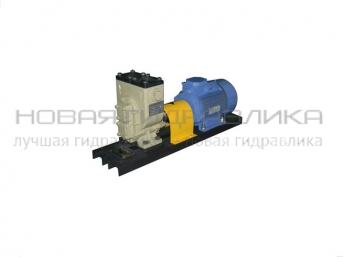

Насосный агрегат АСВН-80 (эл/дв 11 кВт ВЗИ)352611х145080801010x405x583135
0.00
Насосный агрегат АСВН-80 (эл/дв 15 кВт ВЗИ)352615х145080801110x405x583150
0.00

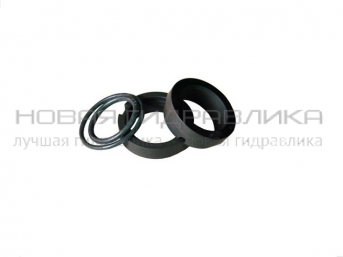

Ремкомплект сальников для насоса СВН-80-----100x100x500,1
0.00

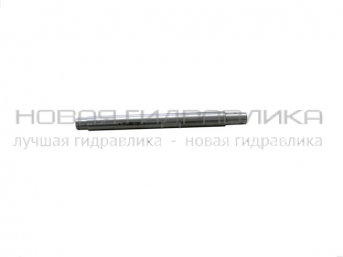

Вал насоса СВН-80-----350x40x402
0.00

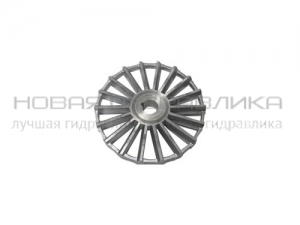

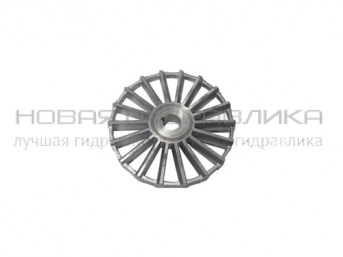

Колесо рабочее (вихревое) к насосу СВН-80---30220200x200x402
3 850.00

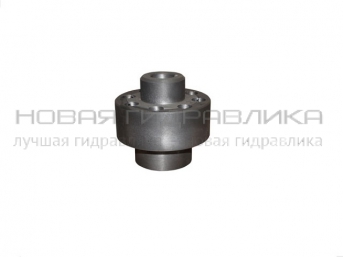

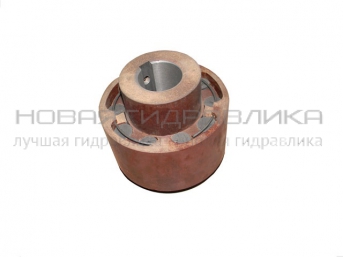

Муфта стальная насоса СВН-80 для соединения с эл/двиг. 11х1500-----150x150x1505
0.00
Муфта стальная насоса СВН-80 для соединения с эл/двиг. 15х1500-----150x150x1505
0.00
