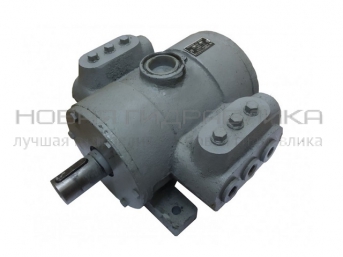

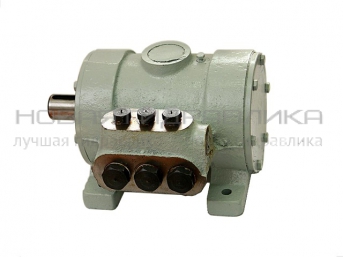

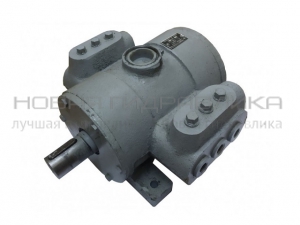

Насос эксцентриковый Н400, Н401, Н403

Менеджер: Маслова Екатерина

Телефон: +7 (343) 224-50-00, доб.206

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые, розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Насосы Н400 (Н400У), Н401 (Н401У), Н403 (Н400У) радиально-поршневые с эксцентриковым валом нереверсивные, предназначены для общемашиностроительного применения в гидроприводах, где требуются давление до 40 МПа и однонаправленный нерегулируемый по величине поток рабочей жидкости.

Насосы Н400Е (Н400УР), Н401Е (Н401УР), Н403Е (Н403УР) - радиально-поршневые эксцентриковые реверсивные, предназначены для работы в гидроприводах машин и механизмов, где необходимо давления 20 МПа (насос Н 400 Е) и 32 МПа (насосы Н401 Е и Н 403 Е) и реверсируемый по направлению, нерегулируемый по величине поток рабочей жидкости.

Для подбора и заказа насоса радиально-поршневого Н400, Н401, Н403 позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

  • Применяемость
  • Основные параметры
  • Структура обозначения
  • Принцип работы

Радиально-поршневые насосы серии Н400 применяются в областях промышленности связанных с высоким давлением (до 400 бар), а также в прессовом оборудовании, в установках для обработки полимерных материалов, зажимных устройствах станков и во многих других областях машиностроения, где требуются значения рабочего давления до 40 МПа. Лишь радиально-поршневые насосы с эксцентриковым приводом вала способны работать при достаточно высоких давлениях.

Насосы Н400 работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт при температуре масла от +10 до +50 °С и температуре окружающей среды от 0 до +50 °С.

Насосы серии Н400 работают на масле очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации не грубее 25 мкм. Предпочтительные марки масел: ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А - И-40А по ГОСТ 20799-88.

Основные параметры насосов Н400(У,Е,УР), Н401(У,Е,УР), Н403(У,Е,УР)

Наименование параметраТипоразмер насоса
Н400 (Н400У, Н400Е, Н400УР)Н401 (Н401У, Н401Е, Н401УР)Н403 (Н403У, Н403Е, Н404УР)
Рабочий объём, см³412,525
Номинальная частота вращения, об/мин.1500
Номинальная подача, л/мин.5,5 ± 5%17,06 ± 5%34,12 ± 5%
Давление на выходе (мин./макс.), МПа20/2832/40
Давление на входе (мин./макс.), МПа0,005/0,01
Коэффициент подачи0,91
КПД0,820,850,85
Номинальная мощность, КВт2,210,521
Направление вращение валаправое только для Н400 (Н400У), Н401 (Н401У), Н403 (Н403У), для остальных - любое
Масса (без рабочей жидкости), кг153847

Примечание: в зависимости от завода-изготовителя насосы Н400 (Н401, Н403) могут иметь маркировку Н400У (Н401У, Н403У) и Н400УР (Н401УР, Н403УР) (например, Н401У – нереверсивный, только правое вращение, Н403УР – реверсивный) или НП 12/32, 25/32 нереверсивные.

Структура условного обозначения насосов Н40...E

Н4 ХХ Е Х Х

Климатическое исполнение и категория размещения
Модернизированная конструкция (реверсивное вращение)
Исполнение по рабочему объёму и давлению: 00 - 4см³ и 20МПа; 01 – 12,5см³ и 32МПа; 03 – 25см³ и 32МПа
Обозначение типа насоса

Пример условного обозначения насоса радиально-поршневого эксцентрикового реверсивного с рабочим объёмом 25 см³ и номинальным давлением 32 МПа модернизированной конструкции с реверсивным вращением климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4:
Насос Н403Е УХЛ4

Принцип работы насоса Н400 (Н401, Н403)

Описание работы производится на примере насоса Н400 (Н400У). Для других насосов этой серии приведены только отличительные особенности конструкции.
Корпус насоса вместе с крышками  образуют картер насоса, заполненный маслом из бака. Корпус имеет отверстия под болты для крепления насоса к кронштейну (для Н400Е (Н400У)) или плите (для Н401Е (Н401У), Н403Е (Н403У)). В расточках корпуса помещены подшипники, в которых вращается эксцентриковый вал с тремя эксцентриками.
Эксцентрики вступают во взаимодействие с поршнями, находящимися в расточках корпуса через гидростатические подпятники. Расточки в корпусе закрыты пробками, которые служат так же упорами для пружин возврата поршней. Подпятник закрепляется на поршне с помощью незамкнутого сферического шарнира и прикрепляется к нему проволочной скобой. Заполнение рабочей камеры радиально-поршневого насоса происходит через осевые отверстия в поршне и подпятнике из полости картера, для этой цели на поверхности эксцентриков сделаны вырезы. Напротив каждого поршня, перпендикулярно ему, находится клапан нагнетательный, включающий в себя: шарик, пружину, седло, которое прижато к корпусу насоса упором.
Вытеснение рабочей жидкости (масла) из рабочей камеры происходит через клапан нагнетательный. Для подключения насоса к гидросистеме нагнетательный трубопровод должен крепиться к корпусу штуцером, уплотняемый прокладкой из красной меди. Уплотнение по валу и крышке осуществляется манжетой.
Для улучшения заполнения подвод жидкости к картерной полости осуществляется с подпором 0,05—0,1 кгс/см². Масло из бака поступает в картер насоса, в котором вращается эксцентриковый вал. В зависимости от того, как расположены эксцентрики и поршни осуществляется цикл всасывания или нагнетания.

Насосы Н400 (Н400У) и Н401 (Н401У) имеют один ряд поршней, расположенных в Н400 (Н400У) — вертикально, в Н401 (Н401У) - горизонтально. В насосах Н403 (Н403У) при двухрядном положении поршней, поршни находятся в горизонтальной плоскости, а эксцентрики приводного вала радиально-поршневого насоса приводят в движение одну пару поршней, которые расположены один напротив другого. Направление вращения вала любое. Для устранения воздушных пробок в картерной полости, в верхней части корпуса установлена пробка 3 для выпуска воздуха.

Насосы Н400, Н401, Н403 (Н400У, Н401У, Н403У) должны устанавливаться в безопасных и удобных для обслуживания местах. Расположение насоса серии Н400 горизонтальное, всасывающим отверстием наверх. Крепление насоса серии Н400 происходит с помощью фланца на корпусе и посадочного места на передней крышке корпуса. Насосы радиально-поршневые с эксцентриковым валом нереверсируемые крепятся на лапах, выполненных на корпусе. Кронштейн к которому прикрепляется насос должен быть жестким и не допускать вибрации. Так как насос работает с подпором на всасывании, устанавливать его надо под масляным баком или на линии нагнетания давления вспомогательного насоса. Можно также устанавливать насос на дне маслобака. Во всех случаях высота подпора масла от оси проводного вала должна быть от 500 до 1000 мм масляного столба.
Привод насоса нереверсивного серии Н400 осуществлять при помощи упругой муфты, которая не создаёт на вал осевых и радиальных нагрузок. Смещение осей валов относительно друг друга не более 0,1 мм, угол излома не более 0,5°. Трубопроводы перед монтажом очистить от посторонних частиц. Гнутые и сварные трубопроводы необходимо нейтрализовать и промыть. Для предохранения насоса серии Н400 от давления превышающего максимально допустимое значение необходимо установить в линию нагнетания предохранительный клапан.

  • Применяемость

    Радиально-поршневые насосы серии Н400 применяются в областях промышленности связанных с высоким давлением (до 400 бар), а также в прессовом оборудовании, в установках для обработки полимерных материалов, зажимных устройствах станков и во многих других областях машиностроения, где требуются значения рабочего давления до 40 МПа. Лишь радиально-поршневые насосы с эксцентриковым приводом вала способны работать при достаточно высоких давлениях.

    Насосы Н400 работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт при температуре масла от +10 до +50 °С и температуре окружающей среды от 0 до +50 °С.

    Насосы серии Н400 работают на масле очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации не грубее 25 мкм. Предпочтительные марки масел: ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А - И-40А по ГОСТ 20799-88.

  • Основные параметры

    Основные параметры насосов Н400(У,Е,УР), Н401(У,Е,УР), Н403(У,Е,УР)

    Наименование параметраТипоразмер насоса
    Н400 (Н400У, Н400Е, Н400УР)Н401 (Н401У, Н401Е, Н401УР)Н403 (Н403У, Н403Е, Н404УР)
    Рабочий объём, см³412,525
    Номинальная частота вращения, об/мин.1500
    Номинальная подача, л/мин.5,5 ± 5%17,06 ± 5%34,12 ± 5%
    Давление на выходе (мин./макс.), МПа20/2832/40
    Давление на входе (мин./макс.), МПа0,005/0,01
    Коэффициент подачи0,91
    КПД0,820,850,85
    Номинальная мощность, КВт2,210,521
    Направление вращение валаправое только для Н400 (Н400У), Н401 (Н401У), Н403 (Н403У), для остальных - любое
    Масса (без рабочей жидкости), кг153847

    Примечание: в зависимости от завода-изготовителя насосы Н400 (Н401, Н403) могут иметь маркировку Н400У (Н401У, Н403У) и Н400УР (Н401УР, Н403УР) (например, Н401У – нереверсивный, только правое вращение, Н403УР – реверсивный) или НП 12/32, 25/32 нереверсивные.

  • Структура обозначения

    Структура условного обозначения насосов Н40...E

    Н4 ХХ Е Х Х

    Климатическое исполнение и категория размещения
    Модернизированная конструкция (реверсивное вращение)
    Исполнение по рабочему объёму и давлению: 00 - 4см³ и 20МПа; 01 – 12,5см³ и 32МПа; 03 – 25см³ и 32МПа
    Обозначение типа насоса

    Пример условного обозначения насоса радиально-поршневого эксцентрикового реверсивного с рабочим объёмом 25 см³ и номинальным давлением 32 МПа модернизированной конструкции с реверсивным вращением климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4:
    Насос Н403Е УХЛ4

  • Принцип работы

    Принцип работы насоса Н400 (Н401, Н403)

    Описание работы производится на примере насоса Н400 (Н400У). Для других насосов этой серии приведены только отличительные особенности конструкции.
    Корпус насоса вместе с крышками  образуют картер насоса, заполненный маслом из бака. Корпус имеет отверстия под болты для крепления насоса к кронштейну (для Н400Е (Н400У)) или плите (для Н401Е (Н401У), Н403Е (Н403У)). В расточках корпуса помещены подшипники, в которых вращается эксцентриковый вал с тремя эксцентриками.
    Эксцентрики вступают во взаимодействие с поршнями, находящимися в расточках корпуса через гидростатические подпятники. Расточки в корпусе закрыты пробками, которые служат так же упорами для пружин возврата поршней. Подпятник закрепляется на поршне с помощью незамкнутого сферического шарнира и прикрепляется к нему проволочной скобой. Заполнение рабочей камеры радиально-поршневого насоса происходит через осевые отверстия в поршне и подпятнике из полости картера, для этой цели на поверхности эксцентриков сделаны вырезы. Напротив каждого поршня, перпендикулярно ему, находится клапан нагнетательный, включающий в себя: шарик, пружину, седло, которое прижато к корпусу насоса упором.
    Вытеснение рабочей жидкости (масла) из рабочей камеры происходит через клапан нагнетательный. Для подключения насоса к гидросистеме нагнетательный трубопровод должен крепиться к корпусу штуцером, уплотняемый прокладкой из красной меди. Уплотнение по валу и крышке осуществляется манжетой.
    Для улучшения заполнения подвод жидкости к картерной полости осуществляется с подпором 0,05—0,1 кгс/см². Масло из бака поступает в картер насоса, в котором вращается эксцентриковый вал. В зависимости от того, как расположены эксцентрики и поршни осуществляется цикл всасывания или нагнетания.

    Насосы Н400 (Н400У) и Н401 (Н401У) имеют один ряд поршней, расположенных в Н400 (Н400У) — вертикально, в Н401 (Н401У) - горизонтально. В насосах Н403 (Н403У) при двухрядном положении поршней, поршни находятся в горизонтальной плоскости, а эксцентрики приводного вала радиально-поршневого насоса приводят в движение одну пару поршней, которые расположены один напротив другого. Направление вращения вала любое. Для устранения воздушных пробок в картерной полости, в верхней части корпуса установлена пробка 3 для выпуска воздуха.

    Насосы Н400, Н401, Н403 (Н400У, Н401У, Н403У) должны устанавливаться в безопасных и удобных для обслуживания местах. Расположение насоса серии Н400 горизонтальное, всасывающим отверстием наверх. Крепление насоса серии Н400 происходит с помощью фланца на корпусе и посадочного места на передней крышке корпуса. Насосы радиально-поршневые с эксцентриковым валом нереверсируемые крепятся на лапах, выполненных на корпусе. Кронштейн к которому прикрепляется насос должен быть жестким и не допускать вибрации. Так как насос работает с подпором на всасывании, устанавливать его надо под масляным баком или на линии нагнетания давления вспомогательного насоса. Можно также устанавливать насос на дне маслобака. Во всех случаях высота подпора масла от оси проводного вала должна быть от 500 до 1000 мм масляного столба.
    Привод насоса нереверсивного серии Н400 осуществлять при помощи упругой муфты, которая не создаёт на вал осевых и радиальных нагрузок. Смещение осей валов относительно друг друга не более 0,1 мм, угол излома не более 0,5°. Трубопроводы перед монтажом очистить от посторонних частиц. Гнутые и сварные трубопроводы необходимо нейтрализовать и промыть. Для предохранения насоса серии Н400 от давления превышающего максимально допустимое значение необходимо установить в линию нагнетания предохранительный клапан.

НаименованиеРабочий объём, см3Номинальная подача, л/минДавление на выходе (мин./макс.), МПаГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Насос Н400УР (НП4/22)45,5 ± 5%20/28215x187x13015
0.00
Насос Н400У45,5 ± 5%20/28215x187x13015
0.00
Насос Н40045,5 ± 5%20/28215x187x13015
0.00
Насос Н400Е45,5 ± 5%20/28215x187x13015
0.00
Насос Н401УР (НП12/32)12,517,06 ± 5%32/40322x240x18038
0.00
Насос Н401У12,517,06 ± 5%32/40322x240x18038
0.00
Насос Н40112,517,06 ± 5%32/40322x240x18038
0.00
Насос Н401Е12,517,06 ± 5%32/40322x240x18038
0.00
Насос Н403УР (НП25/32)2534,12 ± 5%32/40390x350x18047
0.00
Насос Н403У2534,12 ± 5%32/40390x350x18047
0.00
