Насосы с магнитной муфтой серии ХМ с фланцем

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

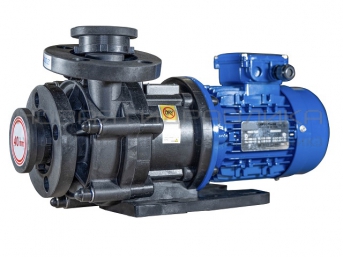

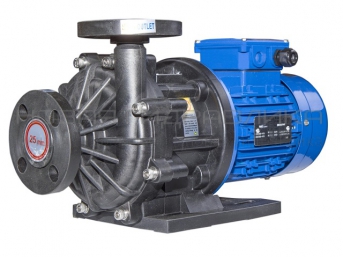

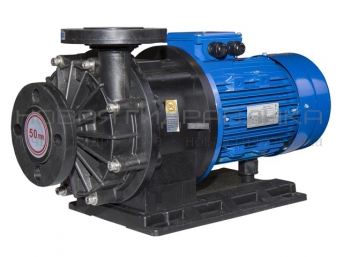

Насосы с магнитной муфтой серии ХМ с фланцем

Центробежные герметичные химические насосы с магнитной муфтой серии ХМ предназначены для перекачивания химически активных жидкостей с плотностью до 1800 кг/м3 (зависит от мощности э/д), вязкостью до 50 сСт и концентрацией взвешенных частиц не более 1,25 мг/куб.см, с удельным объемным электрическим сопротивлением менее 105 Ом×м, не оказывающих разрушающего воздействия на материалы проточной части насоса.

  • Назначение
  • Расшифровка маркировки

Назначение:
Центробежные герметичные химические насосы с магнитной муфтой серии ХМ предназначены для перекачивания химически активных жидкостей с плотностью до 1800 кг/м3 (зависит от мощности э/д), вязкостью до 50 сСт и концентрацией взвешенных частиц не более 1,25 мг/куб.см, с удельным объемным электрическим сопротивлением менее 105 Ом×м, не оказывающих разрушающего воздействия на материалы проточной части насоса.
Пара трения:
- насос из PP: вал - керaмика, втулка - карбид кремния (SSIC).
- насос из CFRETFE, PVDF: вал, втулка - карбид кремния (SSIC).
Прокладки корпуса - витон (возможна замена на EPDM).

Запрещается перекачка жидкостей с металлическими включениями!!!

Рабочая температура:
- с корпусом из стеклонаполненного полипропилена (PP) - исполнение "П" - от 0°С до +70°С,
- с корпусом из стеклонаполненного фторопласта (PVDF) - исполнение "Ф" - от -30°С до +90°С,
- с корпусом из стеклонаполненного этилен-тетрафторэтилена (CFRETFE, аналог тефлона) - исполнение "Т" - от -30°С до +90°С.

Расшифровка маркировки ХМ-4/20П-1,1-фл-(1,8)-ЗСХ:
«ХМ» - химический моноблочный с магнитами из ферросплава,
«1ХМ» - химический моноблочный с неодимовыми магнитами (для повышенной вязкости жидкости),
«4» - подача в средней рабочей точке, м3/час
«20» - напор в средней рабочей точке, м
«П» - материал проточной части. «П» - полипропилен, «Ф» - фторопласт, «Т» - ETFE,
«1,1» - мощность электродвигателя, кВт,
«фл» - фланцевое исполнение по входу/выходу,
«1,8» - максимальная плотность жидкости в г/см3,
«ЗСХ» - защитой по сухому ходу.

Насосы ХМ 12,5/20П(Т)-2,2-фл, ХМ20/30П-5,5-фл - до плотности 1,5 г/см3.
Насосы ХМ 20/20Ф-4,0-фл, ХМ 20/30П-5,5-фл - до плотности 1,7 г/см3
Насосы ХМ 12/25П(Т)-4,0-фл - до плотности 1,8 г/см3.

ВНИМАНИЕ!!! Насос должен работать только под заливом!
Работа "на сухую" приведет к разрушению проточной части.

Возможна установка защиты от сухого хода.

  • Назначение

    Назначение:
    Центробежные герметичные химические насосы с магнитной муфтой серии ХМ предназначены для перекачивания химически активных жидкостей с плотностью до 1800 кг/м3 (зависит от мощности э/д), вязкостью до 50 сСт и концентрацией взвешенных частиц не более 1,25 мг/куб.см, с удельным объемным электрическим сопротивлением менее 105 Ом×м, не оказывающих разрушающего воздействия на материалы проточной части насоса.
    Пара трения:
    - насос из PP: вал - керaмика, втулка - карбид кремния (SSIC).
    - насос из CFRETFE, PVDF: вал, втулка - карбид кремния (SSIC).
    Прокладки корпуса - витон (возможна замена на EPDM).

    Запрещается перекачка жидкостей с металлическими включениями!!!

    Рабочая температура:
    - с корпусом из стеклонаполненного полипропилена (PP) - исполнение "П" - от 0°С до +70°С,
    - с корпусом из стеклонаполненного фторопласта (PVDF) - исполнение "Ф" - от -30°С до +90°С,
    - с корпусом из стеклонаполненного этилен-тетрафторэтилена (CFRETFE, аналог тефлона) - исполнение "Т" - от -30°С до +90°С.

  • Расшифровка маркировки

    Расшифровка маркировки ХМ-4/20П-1,1-фл-(1,8)-ЗСХ:
    «ХМ» - химический моноблочный с магнитами из ферросплава,
    «1ХМ» - химический моноблочный с неодимовыми магнитами (для повышенной вязкости жидкости),
    «4» - подача в средней рабочей точке, м3/час
    «20» - напор в средней рабочей точке, м
    «П» - материал проточной части. «П» - полипропилен, «Ф» - фторопласт, «Т» - ETFE,
    «1,1» - мощность электродвигателя, кВт,
    «фл» - фланцевое исполнение по входу/выходу,
    «1,8» - максимальная плотность жидкости в г/см3,
    «ЗСХ» - защитой по сухому ходу.

    Насосы ХМ 12,5/20П(Т)-2,2-фл, ХМ20/30П-5,5-фл - до плотности 1,5 г/см3.
    Насосы ХМ 20/20Ф-4,0-фл, ХМ 20/30П-5,5-фл - до плотности 1,7 г/см3
    Насосы ХМ 12/25П(Т)-4,0-фл - до плотности 1,8 г/см3.

    ВНИМАНИЕ!!! Насос должен работать только под заливом!
    Работа "на сухую" приведет к разрушению проточной части.

    Возможна установка защиты от сухого хода.

НаименованиеПодача, м3/чНапор, м.в.ст.Мощность, кВт х об/минВходВыходГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Насос химический 1ХМ 3,5/20П-1,1-фл (1,5)1,5-3,5-7,020,0-19,0-14,01,1х30002525528x285x32021
0.00
Насос химический 1ХМ 3,5/20Т-1,1-фл (1,5)1,5-3,5-7,020,0-19,0-14,01,1х30002525528x285x32021
0.00
Насос химический 1ХМ 3,5/20Т-2,2-фл (1,8)1,5-3,5-7,020,0-19,0-14,02,2х30002525528x285x32021
0.00
Насос химический 1ХМ 6,3/10П-0,55-фл (1,5)1,6-6,3-13,011,8-10,0-6,00,55х30004040528x285x32016
0.00
Насос химический 1ХМ 6,3/10Т-0,55-фл (1,5)1,6-6,3-13,011,8-10,0-6,00,55х30004040528x285x32016
0.00
Насос химический 1ХМ 6,3/10Т-0,75-фл (1,8)1,6-6,3-13,011,8-10,0-6,00,75х30004040528x285x32016
0.00
Насос химический 1ХМ 9,0/15П-1,1-фл (1,5)3,6-9,0-16,017,0-14,0-8,01,1х30004040580x315x35021
0.00
Насос химический 1ХМ 9,0/15Т-1,1-фл (1,5)3,6-9,0-16,017,0-14,0-8,01,1х30004040580x315x35021
0.00
Насос химический 1ХМ 9,0/15Т-2,2-фл (1,8)3,6-9,0-16,017,0-14,0-8,02,2х30004040580x315x35021
0.00
Насос химический ХМ 12,5/20П-2,2-фл3,2-12,5-24,021,5-20,0-11,02,2х30005040620x335x37528
0.00
