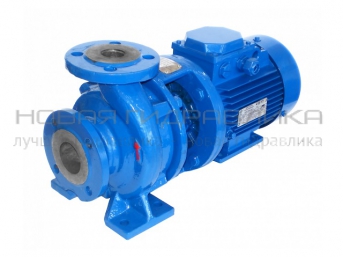

Насосы КМ консольные, моноблочные

Свойства перемещаемых веществ:

• кислотность – от 6 до 9 рН;
• массовая доля твердых включений – не более 0, 1%;
• размер твердых частиц – до 0, 2 мм.

Температура перекачиваемых веществ зависит от типа уплотнения.

От 0 до +85 градусов – с сальниковым уплотнением, а от 0 до +105 градусов – торцевым.

Оборудование относится к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90.

Агрегат подходит для применения в умеренных и холодных макроклиматических районах с третьей категорией размещения по ГОСТ 15150-69. Эксплуатация разрешена только в крытых помещениях с естественной вентиляцией.

Продукция соответствует всем требованиям безопасности, а также российским и международным стандартам качества.

Конструктивное исполнение

Устройство состоит из насоса и электропривода. Агрегат комплектуется двигателями АИР и 5А с номинальным режимом работы s1 (продолжительный). Таким образом, машина работает без перерыва долгое время. Нагрузка и потери при этом остаются постоянными для достижения одинаковой температуры всех частей мотора.

Насосная часть включает в себя осевой подвод и вертикальный отвод, детали которого собираются на удлиненном конце вала электродвигателя и крепятся к фланцу привода при помощи промежуточной детали – фонаря.

Конструкция рабочего колеса представляет собой два диска, находящихся друг от друга на небольшом расстоянии. Между ними есть изогнутые в сторону против вращения колеса лопасти. При работе агрегата эти пластины и внутренние стороны дисков создают межлопастные каналы, которые заполняются жидкостью.

Направление вращения вала – по стрелке на корпусе устройства.

Материал изготовления

- материал деталей проточной части - серый чугун

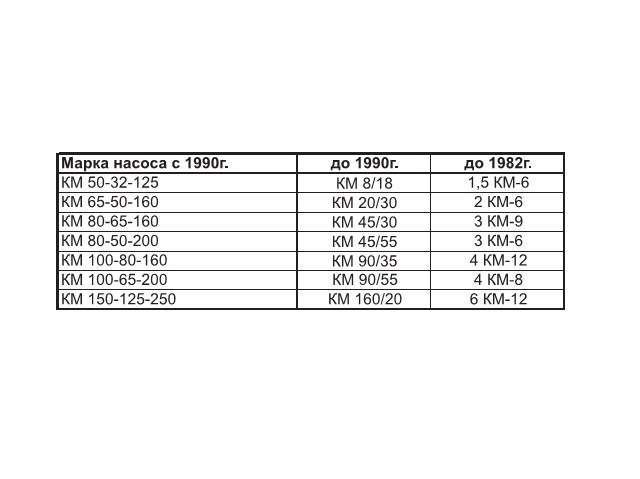

Таблица соответствия насосов КМ разных годов выпуска

УСЛОВНОЕ ОБОЗНАЧЕНИЕ
