Насосы ручные гидравлические ГН

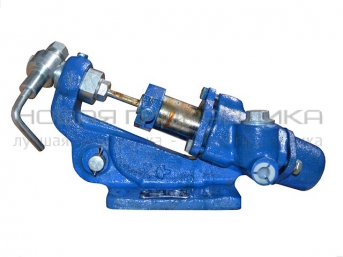

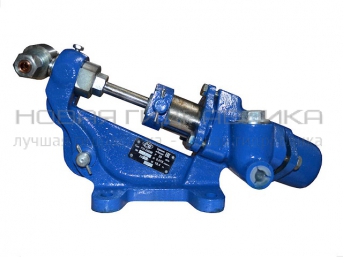

Описание конструкции:

Насосы ГН-200М и ГН-500 имеют два поршня. Один из них поршень низкого давления диаметром 50 мм является одновременно цилиндром поршня высокого давления диаметром 16 мм для насоса ГН-200М и диаметром 10 мм для насоса ГН-500. Насос ГН-60 имеет один поршень диаметром 25 мм.

При низких давлениях в насосах ГН-200М и ГН-500 работают оба поршня с подачей около 0,175 л за двойной ход. При достижении предельного давления 0,3-1,0 МПа работа производится только поршнем высокого давления.

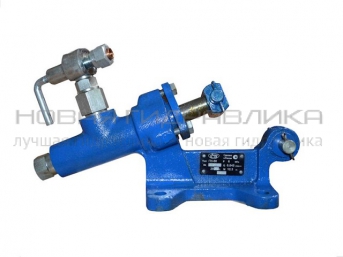

Насос ГН-60 одноступенчатый, с одним поршнем.

На насосах типа ГН для понижения давления установлен спускной вентиль, имеющий отверстия для манометра, присоединительное отверстие для нагнетательного трубопровода, спускное отверстие и отверстие для соединения с насосом. При работе приемный шланг насоса опускается в сосуд с перекачиваемой жидкостью, причем высота всасывания для насоса ГН-60 должна быть не более 1 м, ГН-200М и ГН-500 не более 2м.

Насосы поставляются со снятыми рычагами, которые представляют собой стержни и приваренные к вилкам и вращающиеся на осях. Вилка двумя серьгами соединяется с поршнем и сообщает ему возвратно-поступательное движение при маятниковом качании рычага. При работе насоса необходимо следить за тем, чтобы механические примеси не попадали в перекачиваемую жидкость, т.к. твердые частицы засоряют клапаны, что является почти единственной причиной неисправности насоса. Насосы типа ГН надежны при эксплуатации и просты по конструкции. В случае отказа в работе следует в первую очередь осмотреть и очистить клапаны насоса.

Насосы типа ГН рассчитаны на эксплуатацию в передвижных и стационарных установках, при условии отсутствия в окружающей среде агрессивных химических соединений. Для эксплуатации в условиях тропического климата выпускают насосы, изготовленные из нержавеющей стали, устойчивой к коррозии и термическому воздействию.

Эти промышленные ручные опресовочные насосы предназначены для гидравлических испытаний машин, механизмов, трубопроводов, сосудов, котлов. Проверка герметичности происходит в три этапа: предварительное заполнение испытуемой системы обычным насосом, нагнетание высокого давления насосом-опрессовщиком и контроль падения давления по манометру (в комплект поставки не входит) или визуально, по утечкам.
Работа насосов для опрессовки на загрязненных жидкостях не допускается. Желательно перед насосом устанавливать фильтр.

Всасывающий патрубок насосов - с внутренней дюймовой трубной резьбой 1/2”. Крепление насоса должно осуществляться к ровной прочной горизонтальной поверхности с помощью четырёх отверстий на лапах.
Материалы проточной части – сталь, бронза. Уплотнение штока – манжетное.

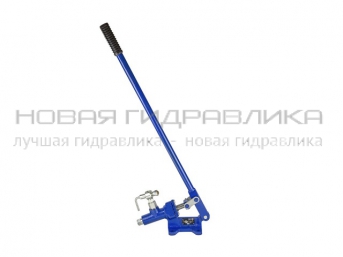

Комплект состоит из двух частей: из собственно насоса и отдельного длинного железного рычага.
Дополнительно возможно укомплектовать насос манометром с поверкой.
Диаметр корпуса манометра - 100 мм, точность 1,5%, резьба М20х1,5.
