Гидрораспределители ВЕ43.574А…, ВЕ43.754А..., ВЕ43.573..., ВЕ43.24..., ВЕ43.34..., ВЕ43.54…

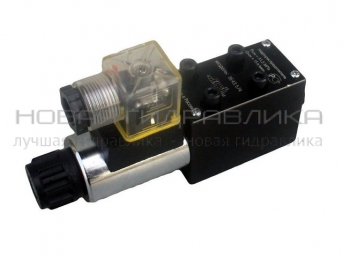

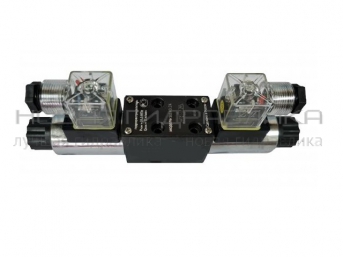

Гидрораспределители ВЕ43.574А.Г24(В110,В220), ВЕ43.754А.Г24(В110,В220), ВЕ43.573.Г24(В110,В220), ВЕ43.24.Г24(В110,В220), ВЕ43.34.Г24(В110,В220), ВЕ43.54.Г24(В110,В220) являются золотниковыми гидрораспределителями с электромагнитным управлением, Ду = 4 мм. Такие распределители применяются для управления пуском, остановом и направлением объемного потока. Основные части гидрораспределителя ВЕ43: корпус, электромагниты (один или два), золотник, а также возвратная пружина.

В отключенном состоянии золотник удерживается возвратной пружиной в исходном положении. Золотник приводится в действие работающим в масле электромагнитом. Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.

Усилие от магнита передается на золотник и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.

После отключения магнита, золотник перемещается при помощи возвратной пружины в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование, при помощи которого можно перемещать золотник без возбуждения электромагнита.
