Насосы Д двустороннего входа

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

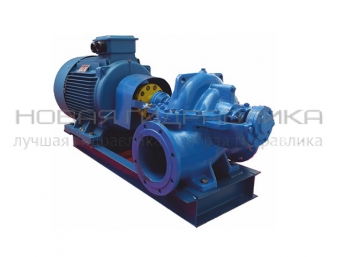

Насосы Д, 1Д - центробежные горизонтальные одноступенчатые насосы двустороннего входа жидкости к рабочему колесу. Применяются на насосных станциях городского, промышленного и сельского водоснабжения, в том числе для орошения и осушения полей и в других отраслях промышленности.

* Высоковольтные электродвигатели 6000V

** Диаметр патрубков, мм - вход/выход

Назначение
Материал
Таблица соотвествия
Условное обозначение

Насосы Д, 1Д предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости до 36×10ˉ6 м²/с (36сСт) и химической активности, температурой от 0 до 85°С, не содержащих твердых включений по массе более 0,05%, размеру более 0,2 мм и микротвердостью более 6,5 ГПа (650кгс/мм²). Насосы (агрегаты) не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.

Материалы:

материал деталей проточной части - серый чугун;

уплотнение вала электронасоса - двойное сальниковое.

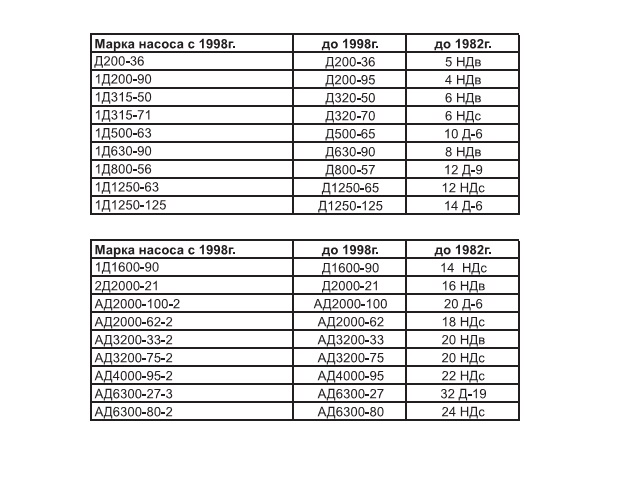

Таблица соответствия насосов Д разных годов выпуска

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :

1 - первая модернизация насоса;
Д – насос двустороннего входа;
200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
а - индекс обточки рабочего колеса:

м - увеличенный,
а или б – уменьшенные диаметры рабочего колеса.

т - тип уплотнения вала:

без обозначения – двойной сальник,
т – одинарное торцовое.

Исполнение по материалу проточной части (детали корпуса/рабочее колесо):

без обозначения – серый чугун (СЧ 25),
пкп - серый чугун с противокоррозионным покрытием проточной части корпуса и крышки;
А- углеродистая сталь (сталь 25Л),
К- хромоникелевая сталь типа 12Х18Н9Т.
Б- рабочее колесо из бронзы

Индекс исполнения:

Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012. Для насосов общепромышленного назначения индекс не проставляется.
без обозначения – для насосов (агрегатов), предназначенных для эксплуатации в не взрыво -и пожароопасных производствах;

Назначение
Насосы Д, 1Д предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости до 36×10ˉ6 м²/с (36сСт) и химической активности, температурой от 0 до 85°С, не содержащих твердых включений по массе более 0,05%, размеру более 0,2 мм и микротвердостью более 6,5 ГПа (650кгс/мм²). Насосы (агрегаты) не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.
Материал
Материалы:
материал деталей проточной части - серый чугун;
уплотнение вала электронасоса - двойное сальниковое.
Таблица соотвествия
Таблица соответствия насосов Д разных годов выпуска
Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 - первая модернизация насоса;
- Д – насос двустороннего входа;
- 200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- а - индекс обточки рабочего колеса:
- т - тип уплотнения вала:
- Исполнение по материалу проточной части (детали корпуса/рабочее колесо):
- Индекс исполнения:

Наименование	Подача, м3/ч	Напор, м	Рабочая зона, м3/ч	Мощность, кВт х об/мин	Диаметр патрубка, мм	Габаритные размеры, мм	Масса, кг
Насос Д200-36 с АИР 200М4	200	36	140...280	37х1500	150/125	1600x800x845	597
Насос Д200-36 с 4АМН 180М4	200	36	140...280	37х1500	150/125	1455x800x850	557
Насос Д200-36а с АИР 180М4	190	29,7	130...260	30х1500	150/125	1540x800x830	557
Насос Д200-36а с 4АМН 180S4	190	29,7	130...260	30х1500	150/125	1415x800x850	535
Насос Д200-36б с АИР 180S4	180	25	120...250	22х1500	150/125	1480x800x830	534
Насос 1Д200-90 с АИР 250М2	200	90	140...240	90х3000	150/100	1740x545x840	770
Насос 1Д200-90 с 5АМН 250S2	200	90	140...240	90х3000	150/100	1710x545x805	750
Насос 1Д200-90 с 5АН 225М2	200	90	140...240	90х3000	150/100	1530x530x825	620
Насос 1Д200-90а с АИР 250S2	180	74	125...220	75х3000	150/100	1710x545x840	740
Насос 1Д200-90а с 5АН 200L2	180	74	125...220	75х3000	150/100	1525x530x750	525
