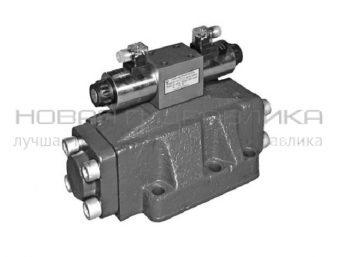

Гидрораспределители 1Р323, 1Р322, 2Р323, 2Р322 с условным проходом 32мм золотниковые четырехлинейные с электрогидравлическим управлением предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Гидрораспределители 1Р323АЕ, 1Р323АЛ, 1Р323БЕ, 1Р323БЛ по ТУ2-053-1846-87 на номинальное давлении 32 МПа и гидрораспределители 1Р322АЕ, 1Р322АЛ, 1Р322БЕ, 1Р322БЛ на 20 МПа имеют электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника). Гидрораспределители IP323, IP322 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм.
Гидрораспределители 2Р323АЕ, 2Р323АЛ, 2Р323БЕ, 2Р323БЛ на номинальное давлении 32 МПа и гидрораспределители 2Р322АЕ, 2Р322АЛ, 2Р322БЕ, 2Р322БЛ на 20 МПа имеют также электрогидравлическое управление. Конструкция гидрораспределителей 2P323, 2P322 аналогична конструкции 1P323, 1P322, только пилоты Dy = 10 мм.
Для подбора и заказа гидрораспределителей 1Р323..., 1Р322..., 2Р323..., 2Р322... Ду32мм позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.
В корпусе гидрораспределителя Ду=32 мм методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри чертёж присоединительных размеров ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
Соединение линий Х-Р в гидрораспределителях 1Р323, 1Р322, 2Р323, 2Р322 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
Для уплотнения стыковой плоскости гидрораспределителей 1Р323-АЕ, 1Р323-АЛ, 1Р323-БЕ, 1Р323-БЛ применяются кольца по ГОСТ 9833-73:
039-045-36-2-2 (четыре кольца);
013-016-19-2-2 (три кольца).
В корпусе гидрораспределителя Ду=32 мм методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри чертёж присоединительных размеров ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
Соединение линий Х-Р в гидрораспределителях 1Р323, 1Р322, 2Р323, 2Р322 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
Для уплотнения стыковой плоскости гидрораспределителей 1Р323-АЕ, 1Р323-АЛ, 1Р323-БЕ, 1Р323-БЛ применяются кольца по ГОСТ 9833-73:
039-045-36-2-2 (четыре кольца);
013-016-19-2-2 (три кольца).
Наименование | Габаритные размеры, мм | Масса, кг | Цена, руб. с НДС | Кол-во | ||
---|---|---|---|---|---|---|
Гидрораспределитель 1Р323 АЛ (Г24, В110, В220) | 375x197x295 | 44 | ||||
Гидрораспределитель 1Р323 АЕ (Г24, В110, В220) | 375x197x295 | 39.7 | ||||
Гидрораспределитель 1Р323 БЛ (Г24, В110, В220) | 375x197x295 | 44 | ||||
Гидрораспределитель 1Р323 БЕ (Г24, В110, В220) | 375x197x295 | 39.7 | ||||
Гидрораспределитель 1Р322 АЛ (Г24, В110, В220) | 375x197x295 | 44 | ||||
Гидрораспределитель 1Р322 АЕ (Г24, В110, В220) | 375x197x295 | 39.7 | ||||
Гидрораспределитель 1Р322 БЛ (Г24, В110, В220) | 375x197x295 | 44 | ||||
Гидрораспределитель 1Р322 БЕ (Г24, В110, В220) | 375x197x295 | 39.7 | ||||
Гидрораспределитель 2Р323 АЛ (Г24, В110, В220) | 375x197x295 | 47 | ||||
Гидрораспределитель 2Р323 АЕ (Г24, В110, В220) | 375x197x295 | 46.6 |
