Пневмоцилиндры КЦ65

Компактные цилиндры с гильзой из специального профиля, подвод сжатого воздуха через отверстие в крышке. Многопозиционные цилиндры двухстороннего действия с независимыми штоками серии КЦ65.

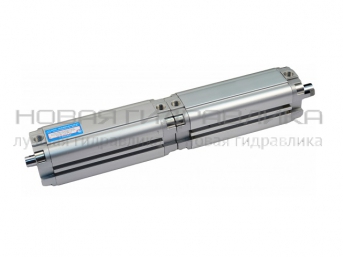

Трех- или четырехпозиционный привод состоит из двух отдельных пневмоцилиндров, штоки которых выдвигаются в противоположных направлениях. В зависимости от схемы включения и длины хода цилиндров привод может занимать до четырех фиксированных положений. Если один конец штока закреплен, то движется корпус цилиндра. При этом подсоединение воздуха к цилиндру должно осуществляться при помощи гибких трубопроводов.

Пример записи при заказе многопозиционного цилиндра  с независимыми штоками без торможения,  с магнитом на поршне, с наружной резьбой штока, без элементов монтажа цилиндра и штока, диаметром 50 мм и ходом поршня 30 мм, для одного цилиндра и 40 мм для другого, климатического исполнения УХЛ, категория размещения 4: КЦМ651–050х030+040 УХЛ4.
