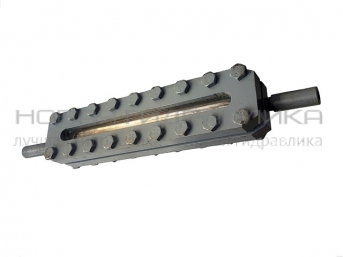

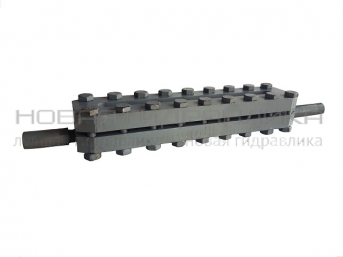

12с11бк - указатель уровня жидкости стальной

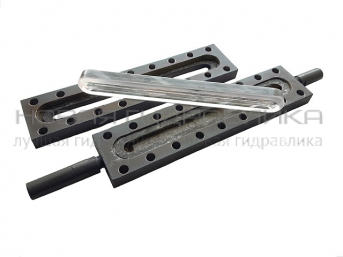

12с11бк применяется в качестве водоуказательного оборудования на паровых котлах, емкостях для жидкости. Указатель уровня 12с11бк состоит из корпуса и крышки, между которыми устанавливается рифленое стекло Клингера по ГОСТу 1663-81. Установочное положение указателя уровня – вертикальное. Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок. Рифленое стекло в рамке является расходным элементом и меняется при изнашивании. Температура рабочей среды указателя уровня 12с11бк - до +250°C. Указатели уровня 12с11бк отличаются индивидуальными габаритами и имеют одинаковый диаметр прохода – Ду20. Указатели 12с11бк производятся следующими типоразмерами: №2, № 3, №4, №5, №6, №7, №8, №9.

Условия эксплуатации
Технические данные
Материалы
Показатели надежности
Монтаж
Правила хранения
Габаритные и присоединительные размеры

Условия эксплуатации указателя уровня жидкости 12с11бк:

Температура рабочей среды: до +250°С;
Температура окружающей среды: -30 до +50°С;
Рабочая среда: вода, жидкие неагрессивные среды;
Климатическое исполнение и категория размещения по ГОСТ 15150-69: У3, Т3,УХЛ4.

Технические данные указателя уровня жидкости 12с11бк:

Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
Присоединение к трубопроводу: штуцерное;
Установочное положение на трубопроводе: вертикальное;
Регламентирующий документ: ТУ 26-07-1487-89;
Таблица-фигура: 12с11бк.

Материалы основных деталей указателя уровня жидкости 12с11бк:

Материал изделия (корпус, крышка, штуцер): углеродистая сталь;
Материал изделия (прокладка): паронит.

Показатели надежности указателя уровня жидкости 12с11бк:

Гарантийная наработка, циклов: 6000.

Монтаж указателя уровня жидкости 12с11бк:

Перед монтажом указателя уровня производят внешний осмотр и проверяют комплектность изделия.
Заглушки в штуцерах используются для хранения, перед установкой указателя на рабочее место их требуется удалить.
При длительном хранении затяжка болтов указателя уровня ослабевает. Производить затяжку болтов необходимо по схеме. Неравномерная затяжка болтов может привести к разрушению смотрового стекла.

Указатель уровня 12с11бк устанавливается в запорные устройства вертикально.

Хранение указателя уровня жидкости 12с11бк:

При хранении и транспортировке указателя 12с11бк необходимо предохранить его от повреждений и загрязнения, в экспортном и топическом исполнении отверстия штуцеров должны быть заглушены.

Основные габаритные и присоединительные размеры указателя уровня жидкости 12с11бк:

Условия эксплуатации
Условия эксплуатации указателя уровня жидкости 12с11бк:
- Температура рабочей среды: до +250°С;
- Температура окружающей среды: -30 до +50°С;
- Рабочая среда: вода, жидкие неагрессивные среды;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У3, Т3,УХЛ4.
Технические данные
Технические данные указателя уровня жидкости 12с11бк:
- Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
- Присоединение к трубопроводу: штуцерное;
- Установочное положение на трубопроводе: вертикальное;
- Регламентирующий документ: ТУ 26-07-1487-89;
- Таблица-фигура: 12с11бк.
Материалы
Материалы основных деталей указателя уровня жидкости 12с11бк:
- Материал изделия (корпус, крышка, штуцер): углеродистая сталь;
- Материал изделия (прокладка): паронит.
Показатели надежности
Показатели надежности указателя уровня жидкости 12с11бк:
- Гарантийная наработка, циклов: 6000.
Монтаж
Монтаж указателя уровня жидкости 12с11бк:
- Перед монтажом указателя уровня производят внешний осмотр и проверяют комплектность изделия.
- Заглушки в штуцерах используются для хранения, перед установкой указателя на рабочее место их требуется удалить.
- При длительном хранении затяжка болтов указателя уровня ослабевает. Производить затяжку болтов необходимо по схеме. Неравномерная затяжка болтов может привести к разрушению смотрового стекла.
- Указатель уровня 12с11бк устанавливается в запорные устройства вертикально.
Правила хранения
Хранение указателя уровня жидкости 12с11бк:
- При хранении и транспортировке указателя 12с11бк необходимо предохранить его от повреждений и загрязнения, в экспортном и топическом исполнении отверстия штуцеров должны быть заглушены.
Габаритные и присоединительные размеры
Основные габаритные и присоединительные размеры указателя уровня жидкости 12с11бк:

Наименование	Н, мм	Н1, мм	Н2, мм	L, мм	Габаритные размеры, мм	Масса, кг
Указатель уровня 12с11бк №2	300	162	124	140	300x90x50	3
Указатель уровня 12с11бк №3	320	182	144	160	320x90x50	4
Указатель уровня 12с11бк №4	360	224	174	190	360x90x50	4,2
Указатель уровня 12с11бк №5	390	254	204	220	390x90x50	4,7
Указатель уровня 12с11бк №6	420	284	234	250	420x90x50	5,4
Указатель уровня 12с11бк №7	450	314	264	280	450x90x50	6
Указатель уровня 12с11бк №8	490	354	304	320	490x90x50	6,6
Указатель уровня 12с11бк №9	510	374	324	340	510x90x50	7,6
