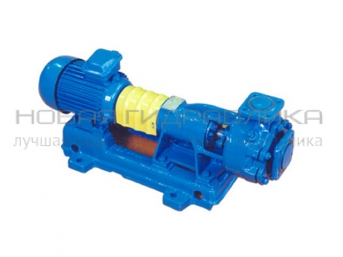

Насосы ВКС - вихревые консольные одноступенчатые насосы. Применяют в системах с малыми подачами и сравнительно высокими напорами. ВКС - самовсасывающие насосы. Для обеспечения самовсасывания на напорном патрубке насосов устанавливается колпак-расширитель, который позволяет предварительно залитому насосу ВКС откачать воздух из всасывающего трубопровода.

* Диаметр патрубков вход и выход совпадают

** Высота всасывания - максимальная высота самовсасывания

Назначение
Материал
Условное обозначение

Все типы насосов ВК, ВКС предназначены для перекачивания жидкостей с содержанием твердых включений не более 0,01% по массе размером до 0,05мм, с вязкостью до 36*10-6 м2/с (36сСт) и с температурой от -15º до +85ºС (исполнение ВК(С)...А) и от -40º до +85ºС (исполнение ВК(С) ...Б и ВК(С) ...К).

Насосы типа ВК(С) …А, ВК(С) …Б предназначены для перекачивания воды, нейтральных и прочих слаботоксичных жидкостей;
Насосы типа ВК(С) …К предназначены для перекачивания негорючих, нетоксичных химически активных жидкостей;
Насосы типа ВК …А-2Г, ВК …Б-2Г предназначены для перекачивания горючих, токсичных, легковоспламеняющихся, взрывоопасных жидкостей, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85. Если жидкость химически активна, применяется насос ВК …К-2Г;
Насосы типа ВКС …А-2Г, ВКС …Б-2Г предназначены для перекачивания горючих, токсичных жидкостей с температурой вспышки более 85ºС и давлением паров менее 0,01МПа (0,1кгс/см2), в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85. Если жидкость химически активна, применяется насос ВКС …К-2Г.

Материалы

Наименование детали	Материал для исполнения
	А	Б	К
Корпус, крышка корпуска, колпак напорный (ВКС)	СЧ20	БрО10Ф1 или	12х18Н9ТЛ
		БрО10Ц2
	по ГОСТ 1412-85		по ГОСТ 977-88
		по ГОСТ613-79
Колесо рабочее	12х13Л по ГОСТ 977-88
Вал	Сталь 45 по ГОСТ1050-88	Сталь 95х18 по ГОСТ5632-72
	Сталь 95х18 по ГОСТ5632-72

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например ВКО 2/26 А – У3.1 ТУ 26-06-1213-81 , где :

ВК – тип насоса : ВК - вихревой консольный, ВКС - вихревой консольный самовсасывающий, ВКО - вихревой консольный обогреваемый (охлаждаемый);
2 - подача, л/с;
26 - напор, м;
А - условное обозначение материала проточной части: А - чугунное, Б - бронзовое, К - нержавеющее ;
У3.1 (или У2, ОМ2) –климатическое исполнение и категория размещения.

Назначение
Все типы насосов ВК, ВКС предназначены для перекачивания жидкостей с содержанием твердых включений не более 0,01% по массе размером до 0,05мм, с вязкостью до 36*10-6 м2/с (36сСт) и с температурой от -15º до +85ºС (исполнение ВК(С)...А) и от -40º до +85ºС (исполнение ВК(С) ...Б и ВК(С) ...К).
- Насосы типа ВК(С) …А, ВК(С) …Б предназначены для перекачивания воды, нейтральных и прочих слаботоксичных жидкостей;
- Насосы типа ВК(С) …К предназначены для перекачивания негорючих, нетоксичных химически активных жидкостей;
- Насосы типа ВК …А-2Г, ВК …Б-2Г предназначены для перекачивания горючих, токсичных, легковоспламеняющихся, взрывоопасных жидкостей, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85. Если жидкость химически активна, применяется насос ВК …К-2Г;
- Насосы типа ВКС …А-2Г, ВКС …Б-2Г предназначены для перекачивания горючих, токсичных жидкостей с температурой вспышки более 85ºС и давлением паров менее 0,01МПа (0,1кгс/см2), в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85. Если жидкость химически активна, применяется насос ВКС …К-2Г.

Материал

Материалы

Наименование детали	Материал для исполнения
	А	Б	К
Корпус, крышка корпуска, колпак напорный (ВКС)	СЧ20	БрО10Ф1 или	12х18Н9ТЛ
		БрО10Ц2
	по ГОСТ 1412-85		по ГОСТ 977-88
		по ГОСТ613-79
Колесо рабочее	12х13Л по ГОСТ 977-88
Вал	Сталь 45 по ГОСТ1050-88	Сталь 95х18 по ГОСТ5632-72
	Сталь 95х18 по ГОСТ5632-72

Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например ВКО 2/26 А – У3.1 ТУ 26-06-1213-81 , где :
- ВК – тип насоса : ВК - вихревой консольный, ВКС - вихревой консольный самовсасывающий, ВКО - вихревой консольный обогреваемый (охлаждаемый);
- 2 - подача, л/с;
- 26 - напор, м;
- А - условное обозначение материала проточной части: А - чугунное, Б - бронзовое, К - нержавеющее ;
- У3.1 (или У2, ОМ2) –климатическое исполнение и категория размещения.

Наименование	Подача, м3/ч	Напор, м	Рабочая зона, м3/ч	Марка двигателя	Мощность, кВт х об/мин	Высота всасывания, м	Диаметр патрубка, мм	Габаритные размеры, мм	Масса, кг
Насос ВКС 1/16 с 1.5кВт	3,6	16	1,1...3,7	АИР 80В4	1,5х1500	4	25	755x315x443	65
Насос ВКС 1/16 с 2.2кВт	3,6	16	1...3,7	АИР 90L4	2,2х1500	4	25	771x315x443	70
Насос ВКС 2/26 с 2.2кВтх1000	3,6	20	1,1...6	АИР 100L6	2,2х1000	4	40	835x300x453	80
Насос ВКС 2/26 с 2.2кВт	7,2	26	6,5...8	АИР 90L4	2,2х1500	4	40	805x300x453	72
Насос ВКС 2/26 с 4кВт	7,2	26	5...8	АИР 100L4	4,0х1500	4	40	835x300x453	83
Насос ВКС 2/26 с 5.5кВт	7,2	26	2,7...8	АИР 112М4	5,5х1500	4	40	930x290x453	106
Насос ВКС 4/28 с 5.5кВт	14,4	28	11...18	АИР 112М4	5,5х1500	4	40	897x290x444	105
Насос ВКС 4/28 с 7.5кВт	14,4	28	7,5...18	АИР 132S4	7,5х1500	4	40	922x310x484	125
Насос ВКС 5/24 с 5.5кВт	18	24	15...18,5	АИР 112М4	5,5х1500	4	50	903x290x452	109
Насос ВКС 5/24 с 7.5кВт	18	24	14...18,5	АИР 132S4	7,5х1500	4	50	958x310x464	126
