Ручной шприц густой смазки ШРГ

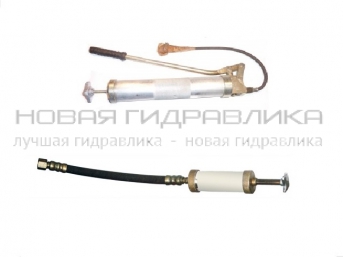

В зависимости от модели, подача смазки в шприцах осуществляется:

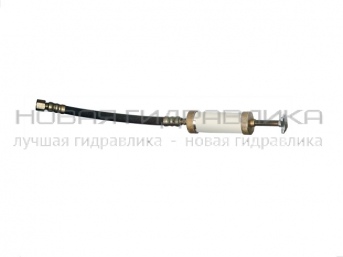

• вращением рукоятки сопряженной с винтом у шприцев ШРГ-250 и ШРГ-630М;

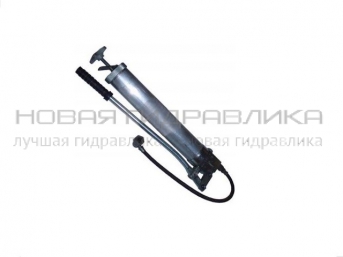

• качательным перемещением рукоятки вручную, причем подача густого смазочного материала осуществляется через масленки МВ с резьбой 24x5 (это шприц ШРГ-630) или через тавотницы ТРГ (это шприц ШРГ-630-1).

Шприцы ШРГ состоят из корпуса, который является так же и резервуаром для смазочного материала, рычажной или винтовой приводной системы и шланга (наконечник, которого в принципе и определяет модификацию шприца).

Шприц состоит из следующих основных частей:
I - головка;
II - приводная рычажная система;
1 - шланг;
2 - шариковый обратный клапан;
3- плунжер;
4 - рабочий цилиндр;
5 - наконечник;
6 - резервуар для смазочного материала;
7 - пружина;
8 - шток;
9 - рычаг;
10 - фиксатор.

При перемещении рычага 9, прилагаемое усилие передается на плунжер 3, рычажной приводной системы. При этом создаваемое разряжение в цилиндре 4, обеспечивает заполнение образовавшейся полости смазкой, поступающей через отверстие в корпусе из заполненного смазкой резервуара 6.

При возврате рычага 9 в исходное положение, плунжер 3 перемещается в противоположную сторону, вытесняя смазку, через обратный шариковый клапан 2 в шланг 1 с наконечником 5 (для монтажа на масленку или тавотницу), к смазываемой точке.

Для обеспечения оптимальных условий всасывания смазочного материала плунжером 3 шприца ШРГ служит пружина 7, установленная на штоке 8, поддерживая и удерживая шток в поджатом состоянии. Для удержания пружины и штока на крышке резервуара 6 установлен фиксатор 10. Фиксатор позволяет штоку перемещаться только в направлении головки шприца, заклинивая и фиксируя шток в отверстии при его движении в обратную сторону.

После полного расходования смазки, шприцы наполняются ей вручную, для этого следует отвинтить корпус, а поршень погрузить (утопить) в резервуаре. Затем следует полностью вытянуть шток с поршнем в крайнее положение, фиксатор 10 прижимается к крышке шприца, обеспечивая свободное перемещение штока.
