Электромагнитные катушки (соленоид) предназначены для дистанционного управления гидравлическими распределителями и клапанами в станочной и мобильной технике, а также секционной гидравлической аппаратурой.
Электромагнитная катушка служит, как переключатель положения золотника в гидрораспределителе. При подаче тока на неё, она намагничивает сердечник, в котором установлен толкательный штифт. Штифт, в свою очередь, мгновенно выталкивает золотник и золотник гидрораспределителя переходит в нужное, по гидравлической схеме, положение.
При подаче тока на катушку в разъёме загорается красный светодиод и затухает, а когда подача тока на катушку прекращается – светодиод погасает.

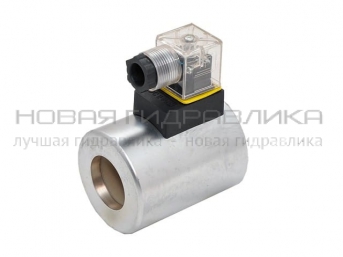

Катушки (соленоиды) Ду6 с внутренним диаметром 23 мм устанавливаются на золотниковые гидрораспределители с условным проходом 6 мм (стандарт CETOP 03, NG6).
Применяемость: для Ду=6 мм (гидрораспределители ВЕ6, 4WE6) с арматурной трубкой Ø23 мм.
Возможна установка на другие арматруные трубки диаметром не более 23мм.
Основные характеристики:
- напряжение питания постоянный ток (В): 12, 24, 36
- напряжение питания переменный ток (В): 110, 220, 380
- потребляемая мощность: 30 Вт
- разъём: DIN 43650A, ISO 44000

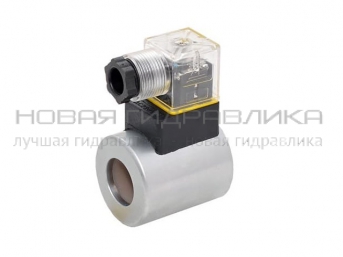

Катушки (соленоиды) Ду10 с отверстием 31,3 мм устанавливаются на золотниковые гидрораспределители с условным проходом 10 мм (стандарт CETOP 05, NG10).
Применяемость: Ду=10 мм (гидрораспределители ВЕ10, 4WE10) с арматурной трубкой Ø31,6 мм, так же допускается несколько меньший размер.
Основные характеристики:
- напряжение питания постоянный ток (В): 12, 24, 36
- напряжение питания переменный ток (В): 110, 220, 380
- потребляемая мощность: 40 Вт
- разъём: DIN 43650A, ISO 44000
Катушки (соленоиды) Ду6 с внутренним диаметром 23 мм устанавливаются на золотниковые гидрораспределители с условным проходом 6 мм (стандарт CETOP 03, NG6).
Применяемость: для Ду=6 мм (гидрораспределители ВЕ6, 4WE6) с арматурной трубкой Ø23 мм.
Возможна установка на другие арматруные трубки диаметром не более 23мм.
Основные характеристики:
- напряжение питания постоянный ток (В): 12, 24, 36
- напряжение питания переменный ток (В): 110, 220, 380
- потребляемая мощность: 30 Вт
- разъём: DIN 43650A, ISO 44000
Катушки (соленоиды) Ду10 с отверстием 31,3 мм устанавливаются на золотниковые гидрораспределители с условным проходом 10 мм (стандарт CETOP 05, NG10).
Применяемость: Ду=10 мм (гидрораспределители ВЕ10, 4WE10) с арматурной трубкой Ø31,6 мм, так же допускается несколько меньший размер.
Основные характеристики:
- напряжение питания постоянный ток (В): 12, 24, 36
- напряжение питания переменный ток (В): 110, 220, 380
- потребляемая мощность: 40 Вт
- разъём: DIN 43650A, ISO 44000

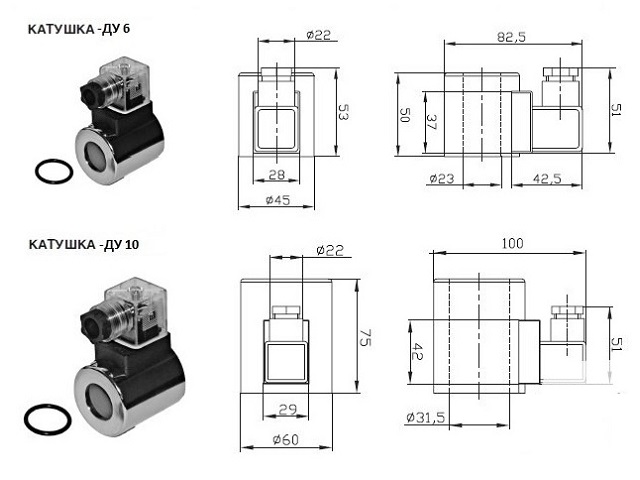

Наименование | Габаритные размеры, мм | Масса, кг | Цена, руб. с НДС | Кол-во | ||
---|---|---|---|---|---|---|
Катушка электромагнитная для гидрораспределителей ВЕ6, 12V DC | 53x45x83 | 0 | ||||
Катушка электромагнитная для гидрораспределителей ВЕ6, 24V DC | 53x45x83 | 0 | ||||
Катушка электромагнитная для гидрораспределителей ВЕ6, 110V AC | 53x45x83 | 0 | ||||
Катушка электромагнитная для гидрораспределителей ВЕ6, 220V AC | 53x45x83 | 0 | ||||
Катушка электромагнитная для гидрораспределителей ВЕ10, 12V DC | 75x60x100 | 0 | ||||
Катушка электромагнитная для гидрораспределителей ВЕ10, 24V DC | 75x60x100 | 0 | ||||
Катушка электромагнитная для гидрораспределителей ВЕ10, 110V AC | 75x60x100 | 0 | ||||
Катушка электромагнитная для гидрораспределителей ВЕ10, 220V AC | 75x60x100 | 0 |
