Стекло СИЗ иллюминаторное круглое

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

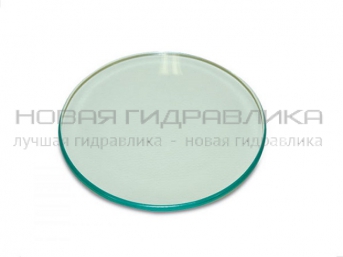

Стекло СИЗ закаленное иллюминаторное круглое ГОСТ 9424-79.

Стекло СИЗ иллюминаторное закаленное предназначено для иллюминаторов надводных кораблей и судов всех типов. Стекла изготавливаются из полированного стекла. Стекла могут быть матированы с одной стороны.

  • Технические данные
  • Технические характеристики
  • Предельные отклонения

Размеры  круглых  стекол  прозрачных  и  матированных  с  одной  стороны  должны  по  ГОСТ 9424-79  соответствовать  данным  указанным  в  таблице:

   Диаметр иллюминатора в свету (мм)

   Диаметр стекла (мм)

   Толщина стекла (мм)

150

163-165

   6

   -

    -

    -

    -

200

213-215

 6

 8

 10

 12*

 15*

250

263-265

 6

 8

 10*

 12

-

300

314-317

 -

 -

 10

 12

 15



316-319

 -

 8

 10

 12*

 15*

350

364-367

 -

 -

 -

 12

 15



366-369

 -

 8

 -

 12

 15

400

415-418

 -

 -

 -

 12

 15



416-419

 -

 -

 10

 12

 15*

 * - Только для матированных стекол.

Технические  характеристики  стекол  СИЗ  согласно  ГОСТ  9424-79:

  • Стекла должны быть круглой или прямоугольной формы. Допускается для круглых стекол овальность, для прямоугольных отклонение от перпендикулярности (косоугольность) при условии, что они не выходят за пределы допусков на размеры стекол.
  • Стекла должны иметь равномерную толщину. Отклонение от параллельности поверхности (разнотолщинность) не должно превышать 0,2 мм.
  • Стекла должны выпускаться со шлифованными торцами и притупленной кромкой.
  • Коэффициент направленного пропускания света должен быть не менее 0,86.
  • Пример условного обозначения стекла закаленного иллюминаторного с предельными размерами 316-319 мм. и толщиной 15 мм: СИЗ-316-319х15 ГОСТ 9424-79.

Предельные  отклонения  стекол  СИЗ  по  толщине  не  должны  превышать  указанных  в  таблице:

   Номинальная толщина стекла, мм

   Предельное отклонение, мм

  6

 ±0,2

 8

 ±0,3

 10

 ±0,3

 12

 ±0,3

 15

 ±0,5



  • Технические данные

    Размеры  круглых  стекол  прозрачных  и  матированных  с  одной  стороны  должны  по  ГОСТ 9424-79  соответствовать  данным  указанным  в  таблице:

       Диаметр иллюминатора в свету (мм)

       Диаметр стекла (мм)

       Толщина стекла (мм)

    150

    163-165

       6

       -

        -

        -

        -

    200

    213-215

     6

     8

     10

     12*

     15*

    250

    263-265

     6

     8

     10*

     12

    -

    300

    314-317

     -

     -

     10

     12

     15



    316-319

     -

     8

     10

     12*

     15*

    350

    364-367

     -

     -

     -

     12

     15



    366-369

     -

     8

     -

     12

     15

    400

    415-418

     -

     -

     -

     12

     15



    416-419

     -

     -

     10

     12

     15*

     * - Только для матированных стекол.

  • Технические характеристики

    Технические  характеристики  стекол  СИЗ  согласно  ГОСТ  9424-79:

    • Стекла должны быть круглой или прямоугольной формы. Допускается для круглых стекол овальность, для прямоугольных отклонение от перпендикулярности (косоугольность) при условии, что они не выходят за пределы допусков на размеры стекол.
    • Стекла должны иметь равномерную толщину. Отклонение от параллельности поверхности (разнотолщинность) не должно превышать 0,2 мм.
    • Стекла должны выпускаться со шлифованными торцами и притупленной кромкой.
    • Коэффициент направленного пропускания света должен быть не менее 0,86.
    • Пример условного обозначения стекла закаленного иллюминаторного с предельными размерами 316-319 мм. и толщиной 15 мм: СИЗ-316-319х15 ГОСТ 9424-79.
  • Предельные отклонения

    Предельные  отклонения  стекол  СИЗ  по  толщине  не  должны  превышать  указанных  в  таблице:

       Номинальная толщина стекла, мм

       Предельное отклонение, мм

      6

     ±0,2

     8

     ±0,3

     10

     ±0,3

     12

     ±0,3

     15

     ±0,5



НаименованиеГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Стекло СИЗ-163-165х6163x165x60,281
0.00
Стекло СИЗ-163-165х8163x165x80,374
0.00
Стекло СИЗ-207-209х8207x209x80,601
0.00
Стекло СИЗ-213-215х8213x215x80,637
0.00
Стекло СИЗ-213-215х10213x215x100,796
0.00
Стекло СИЗ-213-215х12213x215x120,955
0.00
Стекло СИЗ-213-215х15213x215x151,193
0.00
Стекло СИЗ-263-265х8263x265x80,969
0.00
Стекло СИЗ-263-265х10263x265x101,211
0.00
Стекло СИЗ-263-265х12263x265x121,453
0.00
Последнее обновление: 01.04.2020
