Фильтр щелевой

Менеджер: Наталья

Телефон: +7 (343) 224-50-00, доб.236

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Щелевые пластинчатые фильтры 63-125-1, 40-80-1, 25-125-1, 25-80-1, 16-125-1, 16-80-1, 10-80-1 резьбового монтажа, так как и вставные щелевые фильтры 63-125-2, 40-80-2, 25-125-2, 25-80-2, 16-125-2, 16-80-2, 10-80-2 служат для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт) в смазочных системах, очистки масла в циркуляцонных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа (63 кгс/см2), температуре масла от 10°С до 55°С и температуре окружающей среды от минус 60°С до плюс 50°С.

Для подбора и заказа фильтра щелевого пластинчатого позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

  • Исполнение
  • Структура условного обозначения

Фильтры выпускаются в двух исполнениях:

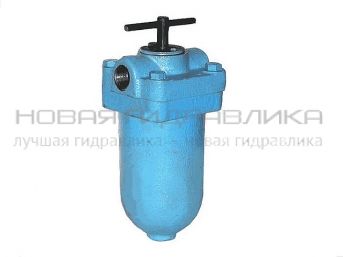

Исполнение 1 (фильтры щелевые 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1) - в корпусе с резьбовым присоединением (К - коническая резьба, М - метрическая резьба), монтируемые на трубопроводе;

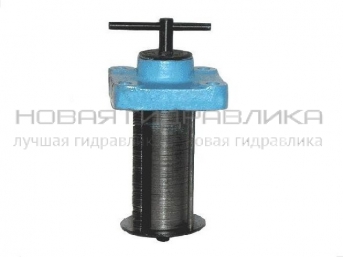

Исполнение 2 (фильтры щелевые 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) - встраиваемые (фланцевые), монтируемые непосредственно на корпусе механизма.

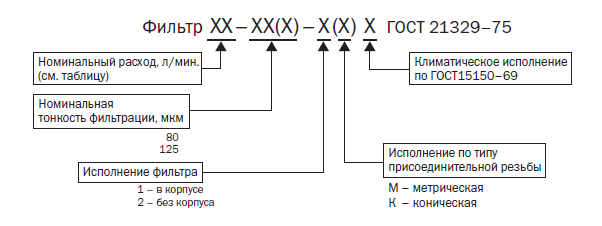

Условное обозначение фильтров щелевых строится по следующей структуре:

Пример условного обозначения фильтра с номинальным расходом 10 л/мин, номинальной тонкостью фильтрации 80 мкм, исполненного в корпусе с метрической резьбой, предназначенного для работы в умеренном и холодном климате:

- Фильтр 10-80-1М УХЛ4 ГОСТ21329-75;

то же, встраиваемого фильтра, предназначенного для работы в тропическом климате:

- Фильтр 10-80-2 О4.1 ГОСТ21329-75

  • Исполнение

    Фильтры выпускаются в двух исполнениях:

    Исполнение 1 (фильтры щелевые 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1) - в корпусе с резьбовым присоединением (К - коническая резьба, М - метрическая резьба), монтируемые на трубопроводе;

    Исполнение 2 (фильтры щелевые 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) - встраиваемые (фланцевые), монтируемые непосредственно на корпусе механизма.

  • Структура условного обозначения

    Условное обозначение фильтров щелевых строится по следующей структуре:

    Пример условного обозначения фильтра с номинальным расходом 10 л/мин, номинальной тонкостью фильтрации 80 мкм, исполненного в корпусе с метрической резьбой, предназначенного для работы в умеренном и холодном климате:

    - Фильтр 10-80-1М УХЛ4 ГОСТ21329-75;

    то же, встраиваемого фильтра, предназначенного для работы в тропическом климате:

    - Фильтр 10-80-2 О4.1 ГОСТ21329-75

НаименованиеПрисое-динениеНоминальная тонкость фильтрацииНоминальный расход, л/минИсполнениеУсловный проход, ммГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Фильтр 10-80-1К ( 10-80-1М)К3/8" (М16х1,5)8010в корпусе10170x85x902,1
0.00
Фильтр 16-80-1К (16-80-1М)К1/2" (М22х1,5)8016в корпусе16190x85x902,1
0.00
Фильтр 25-80-1К (25-80-1М)К1/2" (М22х1,5)8025в корпусе16230x110x1154,5
0.00
Фильтр 40-80-1К (40-80-1М)К3/4" (М27х2)8040в корпусе20265x110x1155,12
0.00
Фильтр 16-125-1К (16-125-1М)К3/8" (М16х1,5)12516в корпусе10170x85x902,1
0.00
Фильтр 25-125-1К (25-125-1М)К1/2" (М22х1,5)12525в корпусе16190x85x902,15
0.00
Фильтр 40-125-1К (40-125-1М)К1/2" (М22х1,5)12540в корпусе16230x110x1154,5
0.00
Фильтр 63-125-1К (63-125-1М)К3/4" (М27х2)12563в корпусе20265x110x1155,12
0.00
Фильтр 10-80-2Встраиваемое8010вставной10140x85x851,47
0.00
Фильтр 16-80-2Встраиваемое8016вставной16160x85x851,53
0.00
Последнее обновление: 04.02.2020
