Указатель уровня Т-229б

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

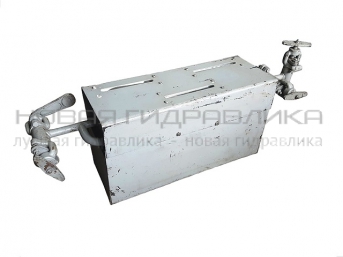

Т-229б указатель уровня жидкости прямого действия

Указатель уровня Т-229б предназначен для наблюдения за уровнем воды в барабане котла или в сосуде. Видимое поле наблюдаемого уровня для Т-229б составляет 400 мм. Смотровые щели указателя уровня Т-229б закрываются термозакаленным стеклом по ГОСТ 1663-81. Для химической защиты стекла от воздействия щелочей котловой воды под стекло кладется слюдяная пластина СМОГ 220х34х0,2. Указатель уровня Т-229б изготавливается условным диаметром Ду20.

  • Условия эксплуатации
  • Технические данные
  • Материалы
  • Показатели надежности
  • Монтаж
  • Правила хранения

Условия эксплуатации указателя уровня жидкости Т-229б:

  • Температура рабочей среды: до + 350°С;
  • Рабочая среда: вода, пар.

Технические данные указателя уровня Т-229б:

  • Привод: ручной;
  • Номинальное давление PN, МПа (кгс/см²): 16,5 (165);
  • Присоединение к трубопроводу: под приварку;
  • Установочное положение на трубопроводе: вертикальное;
  • Регламентирующий документ: ТУ 108.21.275-85.

Материалы основных деталей указателя уровня Т-229б:

  • Материал изделия (корпусные детали): сталь 20;
  • Материал изделия (шпиндели вентилей): сталь 40Х;
  • Материал изделия (тарелки вентилей): сталь 30х13.

Показатели надежности указателя уровня жидкости Т-229б:

  • Полный средний ресурс, часов: 200000.

Монтаж указателя уровня жидкости Т-229б:

  • Перед установкой указателя Т-229б на место и вводом в эксплуатацию необходимо:
  1. внимательно осмотреть изделие на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению.
  2. произвести расконсервацию наружных и внутренних поверхностей путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить.
  3. проверить указатель уровня на герметичность давлением Р=16,5 МПа (165 кгс/см2).
  • Присоединение указателя к патрубкам осуществляется путем сварки.
  • Последовательность операций по вводу указателя в эксплуатацию:
  1. медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку и прогреть корпус указателя в течение 2,5 – 3 минут паром.
  2. при достижении температуры корпуса до температуры 150°С постепенно закрыть продувочный вентиль, постепенно открыть полностью верхнюю отключающую головку,  а затем медленно открыть нижнюю головку.
  • Указатель уровня Т-229б введен в эксплуатацию.
  • При опрессовке барабана или сосуда – указатель отключить.

Правила хранения  и транспортирования указателя уровня Т-229б:

  • При транспортировании указатель уровня Т-229б не должен подвергаться механическим и химическим воздействиям.
  • Хранение указателя уровня должно осуществляется в соответствии с группой хранения «С» по ГОСТ 15150-69: в сухих, закрытых помещениях, гарантирующих его защиту от повреждений и попадания влаги.
  • Условия эксплуатации

    Условия эксплуатации указателя уровня жидкости Т-229б:

    • Температура рабочей среды: до + 350°С;
    • Рабочая среда: вода, пар.
  • Технические данные

    Технические данные указателя уровня Т-229б:

    • Привод: ручной;
    • Номинальное давление PN, МПа (кгс/см²): 16,5 (165);
    • Присоединение к трубопроводу: под приварку;
    • Установочное положение на трубопроводе: вертикальное;
    • Регламентирующий документ: ТУ 108.21.275-85.
  • Материалы

    Материалы основных деталей указателя уровня Т-229б:

    • Материал изделия (корпусные детали): сталь 20;
    • Материал изделия (шпиндели вентилей): сталь 40Х;
    • Материал изделия (тарелки вентилей): сталь 30х13.
  • Показатели надежности

    Показатели надежности указателя уровня жидкости Т-229б:

    • Полный средний ресурс, часов: 200000.
  • Монтаж

    Монтаж указателя уровня жидкости Т-229б:

    • Перед установкой указателя Т-229б на место и вводом в эксплуатацию необходимо:
    1. внимательно осмотреть изделие на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению.
    2. произвести расконсервацию наружных и внутренних поверхностей путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить.
    3. проверить указатель уровня на герметичность давлением Р=16,5 МПа (165 кгс/см2).
    • Присоединение указателя к патрубкам осуществляется путем сварки.
    • Последовательность операций по вводу указателя в эксплуатацию:
    1. медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку и прогреть корпус указателя в течение 2,5 – 3 минут паром.
    2. при достижении температуры корпуса до температуры 150°С постепенно закрыть продувочный вентиль, постепенно открыть полностью верхнюю отключающую головку,  а затем медленно открыть нижнюю головку.
    • Указатель уровня Т-229б введен в эксплуатацию.
    • При опрессовке барабана или сосуда – указатель отключить.
  • Правила хранения

    Правила хранения  и транспортирования указателя уровня Т-229б:

    • При транспортировании указатель уровня Т-229б не должен подвергаться механическим и химическим воздействиям.
    • Хранение указателя уровня должно осуществляется в соответствии с группой хранения «С» по ГОСТ 15150-69: в сухих, закрытых помещениях, гарантирующих его защиту от повреждений и попадания влаги.
НаименованиеГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Указатель уровня Т-229б670x305x40584
0.00
