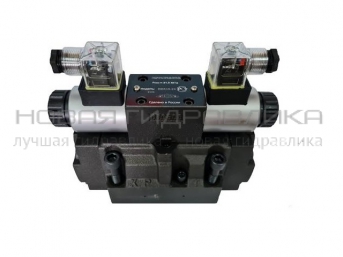

Гидрораспределители ВЕХ16.64..., ВЕХ16.44..., ВЕХ16.34..., ВЕХ16.24..., ВЕХ16.14…

Золотниковые гидрораспределители ВЕХ16 с условным проходом 16 мм служат для направления потоков рабочей жидкости. Под направлением, следует понимать переключение потоков, их пуск и остановку.

Электрогидравлические распределители ВЕХ16, по сути состоят из двух функционально похожих элементов:
- основного гидроуправляемого распределителя, обеспечивающего необходимые параметры (расход, давление, схема работы);
- пилотного гидрораспределителя (клапана, с электромагнитным управлением).
Основное распределение потоков осуществляется цилиндрическим золотником, расположенным в достаточно массивном корпусе. Перемещение золотника гидрораспределителя в нужное положение, и переключение гидравлической схемы происходит в результате воздействия давления на один из его торцов.
Направление воздействия на основной золотник осуществляется управляющим клапаном с меньшим условным проходом. В нашем случае, это гидрораспределитель ВЕ6 с двусторонним электромагнитным управлением.
Переход основного золотника в исходное (центральное) положение, обеспечиваются двумя пружинами, расположенными в корпусе, которые центрируют его после снятия гидравлического воздействия на торцы.
