Указатель уровня Т-228б

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

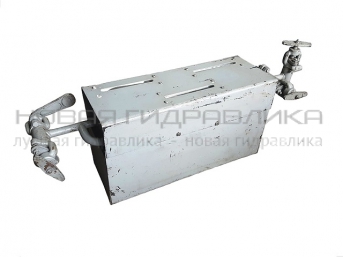

Т-228б указатель уровня жидкости прямого действия

Указатель уровня Т-228б является указателем прямого действия и предназначен для наблюдения за уровнем воды в барабане котла или сосуда. Видимое поле наблюдаемого уровня для Т-228б составляет 400 мм. В этих указателях применяются слюдяные пластины СМОГ размерами 220х34х0,2. Указатель уровня жидкости Т-228б изготавливается условным диаметром Ду20.

  • Условия эксплуатации
  • Технические данные
  • Материалы
  • Показатели надежности
  • Устройство
  • Монтаж
  • Правила хранения

Условия эксплуатации указателя уровня жидкости Т-228б:

  • Температура рабочей среды: до + 345оС;
  • Рабочая среда: вода, пар;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  УЗ, ТЗ.

Технические данные указателя уровня жидкости прямого действия Т-228б:

  • Привод: ручной;
  • Номинальное давление PN, МПа (кгс/см²): 15,5 (155);
  • Присоединение к трубопроводу: под приварку;
  • Установочное положение на трубопроводе: вертикальное;
  • Регламентирующий документ: ТУ 108.21.275-85.

Материалы основных деталей указателя уровня Т-228б:

  • Материал изделия (корпусные детали): сталь 20;
  • Материал изделия (шпиндели вентилей): сталь 40Х;
  • Материал изделия (тарелки вентилей): сталь 30х13.

Показатели надежности указателя уровня жидкости Т-228б:

  • Полный средний ресурс, часов: 200000.

Устройство указателя уровня жидкости прямого действия Т-228б:

Монтаж указателя уровня жидкости прямого действия Т-228б:

  • При опрессовке барабана или сосуда указатель Т-228б следует отключить, т.к. при подаче повышенного давления повреждаются защитные пластины из слюды.
  • Указатель уровня Т-228б вводится в эксплуатацию после выполнения последовательно следующих операций:
  1. Медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку и прогреть корпус указателя в течение 2,5-3 минут паром;
  2. При достижении температуры корпуса до температуры 150°С постепенно закрыть продувочный вентиль, открыть полностью верхнюю отключающую головку, а затем медленно открыть нижнюю вентильную головку.

Правила хранения и транспортирования указателя уровня Т-228б:

  • Указатели уровня Т-228б должны храниться только в сухих, закрытых помещениях, гарантирующих защиту их от повреждения и попадания влаги, что должно соответствовать условиям хранения группы «С» ГОСТ 15150-69.
  • При транспортировке следует оберегать указатели уровня от ударов и механических повреждений.
  • Условия эксплуатации

    Условия эксплуатации указателя уровня жидкости Т-228б:

    • Температура рабочей среды: до + 345оС;
    • Рабочая среда: вода, пар;
    • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  УЗ, ТЗ.
  • Технические данные

    Технические данные указателя уровня жидкости прямого действия Т-228б:

    • Привод: ручной;
    • Номинальное давление PN, МПа (кгс/см²): 15,5 (155);
    • Присоединение к трубопроводу: под приварку;
    • Установочное положение на трубопроводе: вертикальное;
    • Регламентирующий документ: ТУ 108.21.275-85.
  • Материалы

    Материалы основных деталей указателя уровня Т-228б:

    • Материал изделия (корпусные детали): сталь 20;
    • Материал изделия (шпиндели вентилей): сталь 40Х;
    • Материал изделия (тарелки вентилей): сталь 30х13.
  • Показатели надежности

    Показатели надежности указателя уровня жидкости Т-228б:

    • Полный средний ресурс, часов: 200000.
  • Устройство

    Устройство указателя уровня жидкости прямого действия Т-228б:

  • Монтаж

    Монтаж указателя уровня жидкости прямого действия Т-228б:

    • При опрессовке барабана или сосуда указатель Т-228б следует отключить, т.к. при подаче повышенного давления повреждаются защитные пластины из слюды.
    • Указатель уровня Т-228б вводится в эксплуатацию после выполнения последовательно следующих операций:
    1. Медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку и прогреть корпус указателя в течение 2,5-3 минут паром;
    2. При достижении температуры корпуса до температуры 150°С постепенно закрыть продувочный вентиль, открыть полностью верхнюю отключающую головку, а затем медленно открыть нижнюю вентильную головку.
  • Правила хранения

    Правила хранения и транспортирования указателя уровня Т-228б:

    • Указатели уровня Т-228б должны храниться только в сухих, закрытых помещениях, гарантирующих защиту их от повреждения и попадания влаги, что должно соответствовать условиям хранения группы «С» ГОСТ 15150-69.
    • При транспортировке следует оберегать указатели уровня от ударов и механических повреждений.
НаименованиеL, ммН, ммН1, ммВ, ммГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Указатель уровня Т-228б670400827230670x305x40583
0.00
