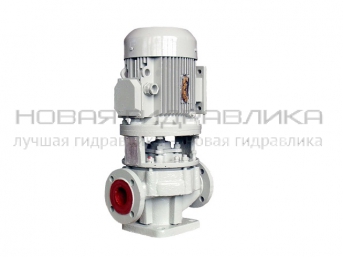

Электронасосы типа ЛМ - центробежные, консольные, моноблочные предназначены для перекачивания чистой воды производственно-технического назначения (кроме морской) с рН 6...9 в стационарных условиях, температурой от 273 до 358К (от 0 до +85 С) с одинарным мягким сальником, от 273 до 413 К (от 0 до 140 С) с торцевым уплотнением и других жидкостей сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размером частиц не более 0,2 мм.
Центробежный, одноступенчатый, моноблочный электронасос с приводом от фланцевого двигателя с удлиненным концом вала или удлинителем. Подвод и отвод перекачиваемой жидкости - радиальный. Всасывающий и напорный патрубки расположены "влинию".
Насос крепится к двигателю с помощью промежуточной детали - фонаря.
Электронасосы типа ЛМ32 и ЛМ50 могут монтироваться на трубопроводе. Вес насоса и положение его центра тяжести позволяют произвести монтаж электронасоса непосредственно на трубопроводе. Электронасос может монтироваться на фундаменте.
Пример: ЛМ50-16/12,5-5(С)-УХЛ4
Л - тип насоса линейный
М - моноблочный
50 - диаметр напорного и всасывающего патрубков, мм
16 - подача, м3/ч
12,5 - напор, м
5 или С - условное обозначение одинарного торцевого или сальникового уплотнения
УХЛ - климатическое исполнение (районы с умеренным и холодным климатом)
4 - категория размещения при эксплуатации

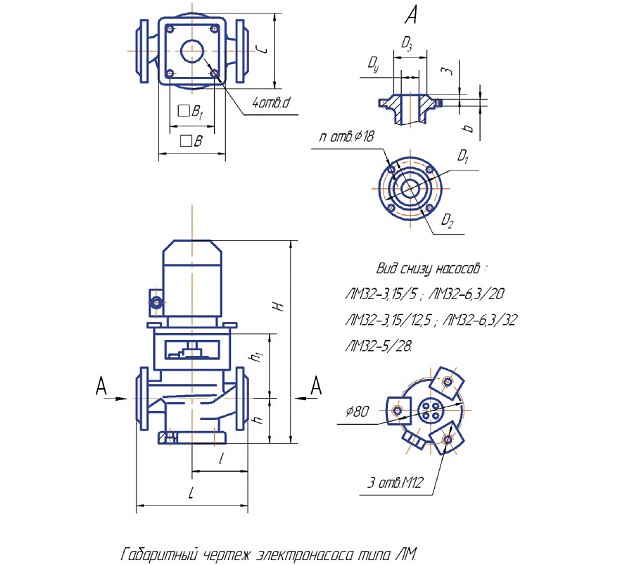

Габаритный чертеж электронасоса типа ЛМ

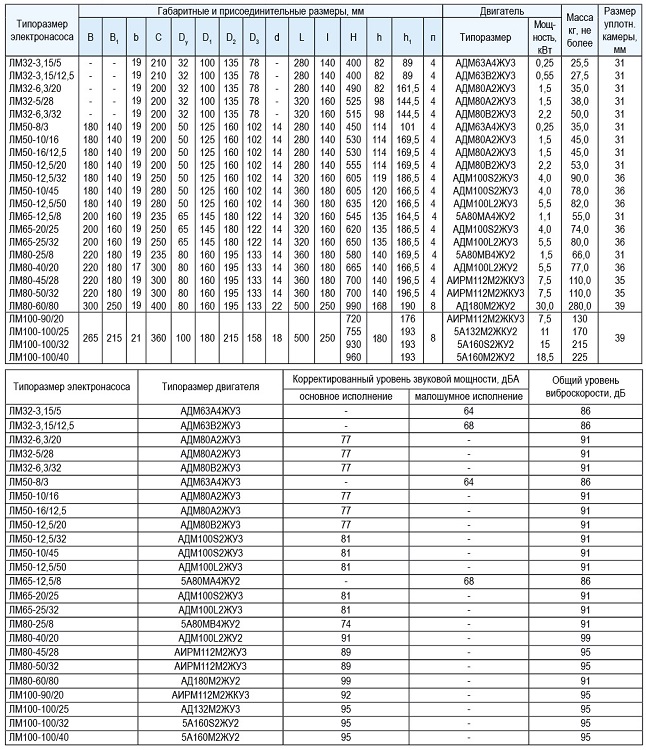

Габаритные и присоединительные размеры
Примечание: шумовые характеристики получены при проведении периодических испытаний насосов в соответствии с ГОСТ Р 51402-99, вибрация - с ГОСТ 6134-2007 и ГОСТ 12.1.012-90.
Характеристики насоса ЛМ
Уплотнение вала электронасоса типа ЛМ — одинарное сальниковое или одинарное торцовое. Наибольшее допускаемое давление на входе в насос: для насосов с мягким сальником 0,35 МПа (3,5 кгс/см2), с торцовым уплотнением 0,8 МПа (8,0 кгс/см2). Материал проточной части (корпус насоса, фонарь, колесо рабочее, крышка корпуса, втулка защитная) — серый чугун - СЧ20 ГОСТ 1412-85. Для ЛМ32-6,3/32 и ЛМ32-5/28 материал колеса рабочего - 12Х18Н9ТЛ ГОСТ 977-88.
Центробежный, одноступенчатый, моноблочный электронасос с приводом от фланцевого двигателя с удлиненным концом вала или удлинителем. Подвод и отвод перекачиваемой жидкости - радиальный. Всасывающий и напорный патрубки расположены "влинию".
Насос крепится к двигателю с помощью промежуточной детали - фонаря.
Электронасосы типа ЛМ32 и ЛМ50 могут монтироваться на трубопроводе. Вес насоса и положение его центра тяжести позволяют произвести монтаж электронасоса непосредственно на трубопроводе. Электронасос может монтироваться на фундаменте.
Пример: ЛМ50-16/12,5-5(С)-УХЛ4
Л - тип насоса линейный
М - моноблочный
50 - диаметр напорного и всасывающего патрубков, мм
16 - подача, м3/ч
12,5 - напор, м
5 или С - условное обозначение одинарного торцевого или сальникового уплотнения
УХЛ - климатическое исполнение (районы с умеренным и холодным климатом)
4 - категория размещения при эксплуатации
Габаритный чертеж электронасоса типа ЛМ
Габаритные и присоединительные размеры
Примечание: шумовые характеристики получены при проведении периодических испытаний насосов в соответствии с ГОСТ Р 51402-99, вибрация - с ГОСТ 6134-2007 и ГОСТ 12.1.012-90.
Характеристики насоса ЛМ
Уплотнение вала электронасоса типа ЛМ — одинарное сальниковое или одинарное торцовое. Наибольшее допускаемое давление на входе в насос: для насосов с мягким сальником 0,35 МПа (3,5 кгс/см2), с торцовым уплотнением 0,8 МПа (8,0 кгс/см2). Материал проточной части (корпус насоса, фонарь, колесо рабочее, крышка корпуса, втулка защитная) — серый чугун - СЧ20 ГОСТ 1412-85. Для ЛМ32-6,3/32 и ЛМ32-5/28 материал колеса рабочего - 12Х18Н9ТЛ ГОСТ 977-88.
| Наименование | Подача, м3/ч | Напор, м | Мощность, кВт х об/мин | Допускаемый кавитационный запас, м | Габаритные размеры, мм | Масса, кг | Цена, руб. с НДС | Кол-во | ||
|---|---|---|---|---|---|---|---|---|---|---|
 | Насос ЛМ32-3,15/5 | 3,15 | 5 | 0,25х1500 | 2,8 | 280x210x400 | 25 | |||
 | Насос ЛМ32-3,15/12,5 | 3,15 | 12,5 | 0,55х3000 | 2,8 | 280x210x400 | 28 | |||
 | Насос ЛМ32-5/28 | 5 | 28 | 1,5х3000 | 2,8 | 280x200x490 | 38 | |||
 | Насос ЛМ32-6,3/20 | 6,3 | 20 | 1,5х3000 | 2,8 | 320x200x525 | 35 | |||
 | Насос ЛМ32-6,3/32 | 6,3 | 32 | 2,2х3000 | 2,8 | 320x200x515 | 50 | |||
 | Насос ЛМ50-8/3 | 8 | 3 | 0,25х1500 | 2,8 | 280x200x450 | 35 | |||
 | Насос ЛМ50-10/16 | 10 | 16 | 1,5х3000 | 2,8 | 280x200x530 | 45 | |||
 | Насос ЛМ50-10/45 | 10 | 45 | 4х3000 | 3,0 | 280x200x530 | 78 | |||
 | Насос ЛМ50-16/12,5 | 16 | 12,5 | 1,5х3000 | 3,0 | 280x200x555 | 45 | |||
 | Насос ЛМ50-12,5/20 | 12,5 | 20 | 2,2х3000 | 3,0 | 320x250x605 | 53 |
