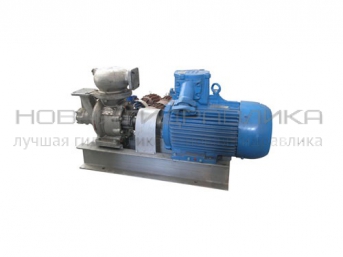

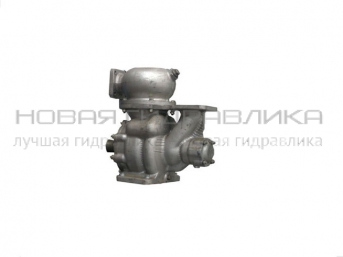

Насос СЦЛ 20/24

Менеджер: Батуева Олеся

Телефон: +7 (343) 224-50-00, доб.238

E-mail:  olesya@newhydro.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Насос СЦЛ 20/24 предназначен для перекачивания чистых, без механических примесей жидкостей: воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей вязкостью не более 2*10-5 м2/с, температурой 233 К - 323 К и плотностью не более 1000 кг/м3.

Двухступенчатый, центробежно-вихревой насос обладает оригинальным строением. Центробежный насос  отличается колесом и спиралевидным отводом, обладающим сечением круглой конфигурации. Это позволяет обеспечить хорошие кавитационные параметры. Вихревой насос отвечает за повышенный напор. Благодаря стабильному состоянию осевых сил, можно получить самоцентровку колеса, что предотвращает касание корпусной части о торцевые участки.

Насос СЦЛ 20/24 можно приобрести только в собранном готовом виде, он не требует предварительной сборки. Подходит для применения в областях с различными климатическими условиями.

  • Описание
  • Основные параметры и характеристики

Насос СЦЛ 20/24 - самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный.

Первая ступень - центробежный насос с рабочим колесом закрытого типа и спиральным отводом круглого сечения, обеспечивает высокие кавитационные качества.

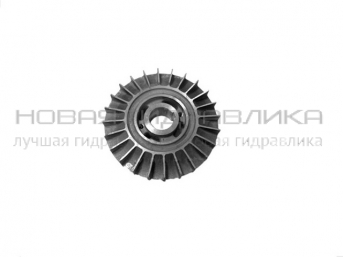

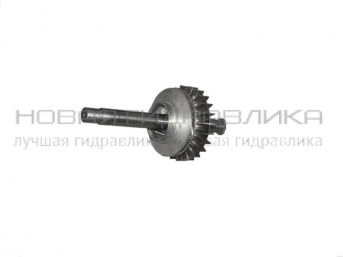

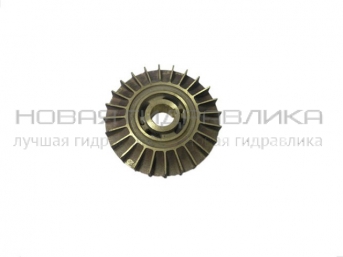

Вторая ступень - вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокую напорность. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса СЦЛ 20/24.

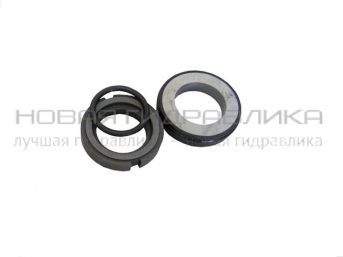

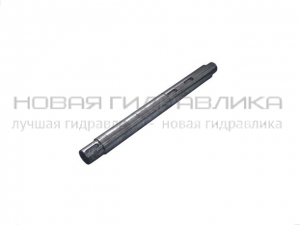

Самовсасывание осуществляется специальным устройством (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала - торцовое.

Насос выполняется левого и правого вращения (со стороны входного конца вала насоса).

Детали проточной части изготавливаются из алюминиевого сплава и бронзы.

Насос СЦЛ 20/24 поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц.

Основные параметры и характеристики

ХарактеристикаЗначение
Тип насосасамовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный
Частота вращения, об/ мин14501700
Подача, м3/ч3245
Напор, м5445
Мощность, кВт18,522
КПД насоса, %3333
Допустимый кавитационный запас, м     1,55
Высота самовсасывания, м5,55,5
Габаритные размеры, мм478х460х285    478х460х285
Масса, кг3535
