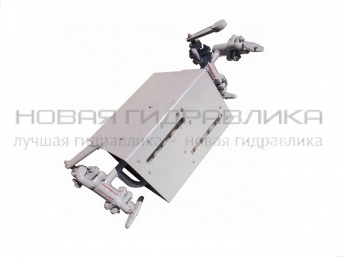

Т-29бм указатель уровня жидкости прямого действия

Указатель уровня Т-29бм предназначен для наблюдения за уровнем воды в барабане котла или в сосуде. Видимое поле наблюдаемого уровня жидкости составляет 320 мм. Смотровые щели указателя уровня Т-29бм закрываются термозакаленным стеклом по ГОСТ 1663-81. Для химической защиты стекла от воздействия щелочей котловой воды под стекло кладется слюдяная пластина по ГОСТ 13752-86. Указатель Т-29бм изготавливается условным диаметром Ду20.

  • Условия эксплуатации
  • Технические данные
  • Материалы
  • Показатели надежности
  • Монтаж
  • Правила хранения
  • Состав и устройство

Условия эксплуатации указателя уровня жидкости Т-29бм:

  • Температура рабочей среды: до + 270°С;
  • Рабочая среда: вода, пар;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:
  • Т-29бм – общепромышленное исполнение, Т-29бм УЗ – для стран с умеренным климатом, Т-29бм ТЗ –для стран с тропическим климатом.

Технические данные указателя уровня Т-29бм:

  • Привод: ручной;
  • Номинальное давление PN, МПа (кгс/см²): 6,4 (64);
  • Присоединение к трубопроводу: под приварку;
  • Установочное положение на трубопроводе: вертикальное;
  • Регламентирующий документ: ТУ 108.21.275-85.

Материалы основных деталей указателя Т-29бм:

  • Материал изделия (основание корпуса): сталь 20;
  • Материал изделия (тарелка): сталь 30х13-б-т;
  • Материал изделия (шпиндель): 40х-3-т;
  • Материал изделия (грундбукса): сталь 20;
  • Материал изделия (рамка): сталь 20к-18;
  • Материал изделия (трубка, отвод): сталь 20;
  • Материал изделия (планка прижимная): сталь 20к-10;
  • Материал изделия (шпилька, гайка): сталь 35.

Показатели надежности указателя Т-29бм:

  • Полный средний ресурс, часов: 200000.

Монтаж указателя уровня жидкости Т-29бм:

  • Перед установкой указателя Т-29бм на место и вводом в эксплуатацию необходимо:
  1. внимательно осмотреть изделие на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению.
  2. произвести расконсервацию наружных и внутренних поверхностей путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить.
  3. проверить указатель уровня на герметичность давлением Р=6,4 МПа (64 кгс/см2).
  • Присоединение указателя к патрубкам осуществляется путем сварки.
  • Последовательность операций по вводу указателя в эксплуатацию:
  1. медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку и прогреть корпус указателя в течение 2,5 – 3 минут паром.
  2. при достижении температуры корпуса до температуры 150°С постепенно закрыть продувочный вентиль, постепенно открыть полностью верхнюю отключающую головку,  а затем медленно открыть нижнюю головку. Указатель уровня Т-29бм введен в эксплуатацию.
  • При опрессовке барабана или сосуда – указатель отключить.

Правила хранения  и транспортирования указателя уровня жидкости Т-29бм:

  • Указатель уровня Т-29бм отгружается заказчику без упаковки в крытых вагонах или контейнерах, на экспорт в деревянном ящике. При транспортировании указатель уровня не должен подвергаться механическим и химическим воздействиям.
  • Хранение указателя уровня должно осуществляется в соответствии с группой хранения «С» по ГОСТ 15150-69: в сухих, закрытых помещениях, гарантирующих его защиту от повреждений и попадания влаги.

Состав и устройство указателя уровня жидкости Т-29бм:

  1. Верхняя вентильная головка;
  2. Нижняя вентильная головка;
  3. Продувочный вентиль;
  4. Рукоятки;
  5. Осветительное устройство;
  6. Шпиндели всех вентилей;
  7. Уплотнительные поверхности в корпусах вентилей;
  8. Тарелки;
  9. Защитное устройство.
  • Условия эксплуатации

    Условия эксплуатации указателя уровня жидкости Т-29бм:

    • Температура рабочей среды: до + 270°С;
    • Рабочая среда: вода, пар;
    • Климатическое исполнение и категория размещения по ГОСТ 15150-69:
    • Т-29бм – общепромышленное исполнение, Т-29бм УЗ – для стран с умеренным климатом, Т-29бм ТЗ –для стран с тропическим климатом.
  • Технические данные

    Технические данные указателя уровня Т-29бм:

    • Привод: ручной;
    • Номинальное давление PN, МПа (кгс/см²): 6,4 (64);
    • Присоединение к трубопроводу: под приварку;
    • Установочное положение на трубопроводе: вертикальное;
    • Регламентирующий документ: ТУ 108.21.275-85.
  • Материалы

    Материалы основных деталей указателя Т-29бм:

    • Материал изделия (основание корпуса): сталь 20;
    • Материал изделия (тарелка): сталь 30х13-б-т;
    • Материал изделия (шпиндель): 40х-3-т;
    • Материал изделия (грундбукса): сталь 20;
    • Материал изделия (рамка): сталь 20к-18;
    • Материал изделия (трубка, отвод): сталь 20;
    • Материал изделия (планка прижимная): сталь 20к-10;
    • Материал изделия (шпилька, гайка): сталь 35.
  • Показатели надежности

    Показатели надежности указателя Т-29бм:

    • Полный средний ресурс, часов: 200000.
  • Монтаж

    Монтаж указателя уровня жидкости Т-29бм:

    • Перед установкой указателя Т-29бм на место и вводом в эксплуатацию необходимо:
    1. внимательно осмотреть изделие на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению.
    2. произвести расконсервацию наружных и внутренних поверхностей путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить.
    3. проверить указатель уровня на герметичность давлением Р=6,4 МПа (64 кгс/см2).
    • Присоединение указателя к патрубкам осуществляется путем сварки.
    • Последовательность операций по вводу указателя в эксплуатацию:
    1. медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку и прогреть корпус указателя в течение 2,5 – 3 минут паром.
    2. при достижении температуры корпуса до температуры 150°С постепенно закрыть продувочный вентиль, постепенно открыть полностью верхнюю отключающую головку,  а затем медленно открыть нижнюю головку. Указатель уровня Т-29бм введен в эксплуатацию.
    • При опрессовке барабана или сосуда – указатель отключить.
  • Правила хранения

    Правила хранения  и транспортирования указателя уровня жидкости Т-29бм:

    • Указатель уровня Т-29бм отгружается заказчику без упаковки в крытых вагонах или контейнерах, на экспорт в деревянном ящике. При транспортировании указатель уровня не должен подвергаться механическим и химическим воздействиям.
    • Хранение указателя уровня должно осуществляется в соответствии с группой хранения «С» по ГОСТ 15150-69: в сухих, закрытых помещениях, гарантирующих его защиту от повреждений и попадания влаги.
  • Состав и устройство

    Состав и устройство указателя уровня жидкости Т-29бм:

    1. Верхняя вентильная головка;
    2. Нижняя вентильная головка;
    3. Продувочный вентиль;
    4. Рукоятки;
    5. Осветительное устройство;
    6. Шпиндели всех вентилей;
    7. Уплотнительные поверхности в корпусах вентилей;
    8. Тарелки;
    9. Защитное устройство.
НаименованиеГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Указатель уровня Т-29бм600x300x32060
0.00
