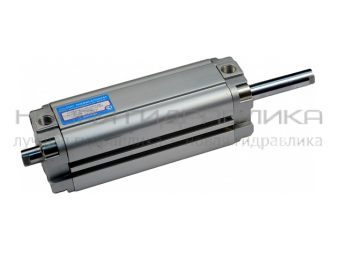

Пневмоцилиндры КЦ55

Компактные цилиндры с гильзой из специального профиля, подвод сжатого воздуха через отверстие в крышке. Цилиндры двухстороннего действия с двухсторонним штоком серии КЦ55.

Техническая характеристика пневмоцилиндра данной конструкции полностью соответствует характеристике пневмоцилиндра поршневого двухстороннего действия кроме номинальной толкающей силы цилиндра.
При подаче сжатого воздуха в одну из полостей цилиндра и соединении другой полости с атмосферой, поршень вместе со штоком перемещается, создавая тянущее усилие при прямом и обратном ходе.

Ход поршня 5; 10; 15; 20; 25; 30; 35; 40; 50; 75; 100мм.

Пример записи при заказе компактного пневмоцилиндра двухстороннего действия, с двухсторонним штоком и наружной резьбой, с магнитом на поршне, диаметром 40 мм и ходом поршня 50 мм, климатического исполнения УХЛ, категория размещения 4: КЦМ551 -040х050 УХЛ 4.
