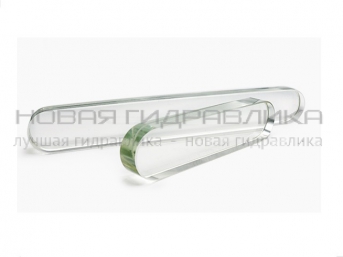

Стекло водоуказательное гладкое (стекло Дюренса)

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Стекло Дюренса – стекло водоуказательное гладкое для указателей ровня жидкости изготавливается из термически закаленного боросиликатного стекла по ГОСТ 1663-81 (с 1992г. ТУ 21-02931-67-32-92) и применяется в паровых котлах и в сосудах, содержащих нефтехимические продукты. Стекла Дюренса имеют гладкие смотровую и противоположную ей поверхности и предназначены для работы:

в паровых котлах без слюдяной прокладки при давлении до 3,5 МПа (35 кгс/см2) включительно и температурой до 243 град. С;
в паровых котлах при давлении свыше 3,5 до 12 МПа (свыше 35 до 120 кгс/см2) включительно со слюдяной прокладкой по ГОСТ 13752-86 (мусковит), предохраняющей стекла Дюренса от непосредственного воздействия воды и пара;
в сосудах, содержащих нефтехимические продукты без слюдяной прокладки, при давлении до 16 МПа (160 кгс/см2) включительно и температуре до 100 град. С.

*Герм. - стекла произведены в Германии

Для подбора и заказа стекла водоуказательного гладкого - стекла Дюренса позвоните менеджеру по номеру +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

Технические данные
Химический состав боросиликатного стекла

Смотровые поверхности водоуказательного гладкого стекла должны быть отполированы.

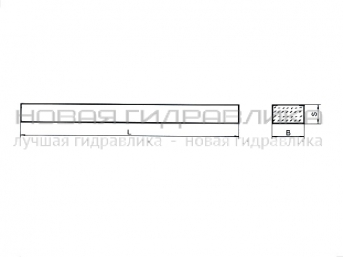

Предельные отклонения по ГОСТ: по L -1,5 мм, по B -1,0 мм, по S ±1,0 мм. Стекла должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света.

Степень закалки гладких стекол должна быть 865 ± 55 нм/см.

Стекла должны быть термически стойкими и выдерживать перепад температуры 220 град. С.

Кривизна смотровой и противоположной ей поверхности стекла не должна превышать 0,2 мм при длине стекла до 190 мм и 0,3 мм при длине стекла свыше 190 мм.

Кривизна боковой поверхности стекла не должна превышать 2 мм.

Химический состав боросиликатного стекла:

SiO₂	Аl₂O₃	B₂O₃	Na₂O	K₂O	Cl	MeO	Fe₂O₃	SO₃	Сверх 100%
73,7+0,3	3,0+0,2	17,3+0,2	4,1+0,2	1,1+0,2	до 0,15	до 0,46	до 0,04	до 0,15	NaCl 2,0+0,2 Zn - 0,05

Технические данные
Смотровые поверхности водоуказательного гладкого стекла должны быть отполированы.
Предельные отклонения по ГОСТ: по L -1,5 мм, по B -1,0 мм, по S ±1,0 мм. Стекла должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света.
Степень закалки гладких стекол должна быть 865 ± 55 нм/см.
Стекла должны быть термически стойкими и выдерживать перепад температуры 220 град. С.
Кривизна смотровой и противоположной ей поверхности стекла не должна превышать 0,2 мм при длине стекла до 190 мм и 0,3 мм при длине стекла свыше 190 мм.
Кривизна боковой поверхности стекла не должна превышать 2 мм.
Химический состав боросиликатного стекла
Химический состав боросиликатного стекла:
SiO₂
Аl₂O₃
B₂O₃
Na₂O
K₂O
Cl
MeO
Fe₂O₃
SO₃
Сверх 100%
73,7+0,3
3,0+0,2
17,3+0,2
4,1+0,2
1,1+0,2
до 0,15
до 0,46
до 0,04
до 0,15
NaCl 2,0+0,2 Zn - 0,05

Наименование	Габаритные размеры, мм	Масса, кг
Стекло Дюренса №1 - 113х28х16,8	113x28x17	0.12
Стекло Дюренса №2 - 140х34х17	140x34x17	0.172
Стекло Дюренса №2 - 140х28х17	140x28x17	0.152
Стекло Дюренса №3 - 160х34х17	160x34x17	0.204
Стекло Дюренса №3 - 160х28х17	160x28x17	0.184
Стекло Дюренса №4 - 190х30х17	190x30x17	0.238
Стекло Дюренса №4 - 190х34х17	190x34x17	0.238
Стекло Дюренса №5 - 220х34х17	220x34x17	0.28
Стекло Дюренса №5 - 220х28х17	220x28x17	0.26
Стекло Дюренса №5 - 220х30х17 Герм.	220x30x17	0.26
