Указатель уровня жидкости 12кч11бк

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

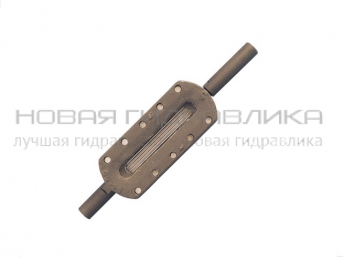

12кч11бк указатель уровня жидкости или рамка водоуказательная

Устройство применяется в паровых котлах, сосудах, аппаратах и резервуарах для жидкости. Указатель уровня 12кч11бк поставляются в сборе с плоским рифленым стеклом. Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок. Рифленое стекло в водоуказательной рамке является расходным элементом и меняется при изнашивании. Указатели уровня 12кч11бк производятся следующими типоразмерами рамок: №2, №4, №5, №6, №8. Все они отличаются индивидуальными габаритами и имеют одинаковый диаметр прохода - Ду 20мм. Температура рабочей среды указателя уровня 12кч11бк - до +250°C.

  • Условия эксплуатации
  • Технические данные
  • Материалы
  • Показатели надежности
  • Монтаж
  • Правила хранения

Условия эксплуатации указателя уровня 12кч11бк:

  • Температура рабочей среды: вода, пар - до +250°С, этилмеркаптан, аммиак – от -30 до +40°С;
  • Температура окружающей среды: до +50°С;
  • Рабочая среда: вода, пар, этилмеркаптан, аммиак;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У3, Т3,УХЛ4.

Технические данные указателя уровня жидкости 12кч11бк:

  • Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
  • Присоединение к трубопроводу: цапковое;
  • Установочное положение на трубопроводе: вертикальное;
  • Регламентирующий документ: ТУ 26-07-1487-89;
  • Номера чертежей для указателей уровня жидкости №2, №4, №5, №6, №8 соответственно: СЗ 8804.002, СЗ 8804.004, СЗ 8804.005, СЗ 8804.006, СЗ 8804.008;
  • Таблица-фигура: 12кч11бк.

Материалы основных деталей указателя уровня 12кч11бк:

  • Материал изделия (корпус): чугун КЧ30-6;
  • Материал изделия (штуцер): сталь 20;
  • Материал изделия (водоуказательное стекло): боросиликатное стекло.

Показатели надежности указателя уровня 12кч11бк:

  • Средний срок службы: не менее 6 лет;
  • Гарантийная наработка, часов: 5000;
  • Полный средний ресурс, часов: 35000;
  • Наработка на отказ, часов: 6000.

Монтаж указателя уровня 12кч11бк:

  • Перед монтажом провести тщательный наружный осмотр и проверить комплектность водоуказательной рамки (указателя уровня) по упаковочному листу.
  • Перед установкой указателя в экспортном и тропическом исполнении удалить заглушки из штуцеров.
  • После длительного хранения указателя уровня необходимо осторожно подтянуть болты крышки ключом, не допуская перекоса крышки и порчи стекла.
  • При монтаже указатель должен устанавливаться штуцерами в гнезда без перекосов. Установочное положение указателя 12кч11бк – вертикальное.

Правила хранения указателя уровня 12кч11бк:

При хранении и транспортировке указателя уровня 12кч11бк необходимо предохранить от повреждений и загрязнения, в экспортном и тропическом исполнении отверстия штуцеров должны быть заглушены.

  • Условия эксплуатации

    Условия эксплуатации указателя уровня 12кч11бк:

    • Температура рабочей среды: вода, пар - до +250°С, этилмеркаптан, аммиак – от -30 до +40°С;
    • Температура окружающей среды: до +50°С;
    • Рабочая среда: вода, пар, этилмеркаптан, аммиак;
    • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У3, Т3,УХЛ4.
  • Технические данные

    Технические данные указателя уровня жидкости 12кч11бк:

    • Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
    • Присоединение к трубопроводу: цапковое;
    • Установочное положение на трубопроводе: вертикальное;
    • Регламентирующий документ: ТУ 26-07-1487-89;
    • Номера чертежей для указателей уровня жидкости №2, №4, №5, №6, №8 соответственно: СЗ 8804.002, СЗ 8804.004, СЗ 8804.005, СЗ 8804.006, СЗ 8804.008;
    • Таблица-фигура: 12кч11бк.
  • Материалы

    Материалы основных деталей указателя уровня 12кч11бк:

    • Материал изделия (корпус): чугун КЧ30-6;
    • Материал изделия (штуцер): сталь 20;
    • Материал изделия (водоуказательное стекло): боросиликатное стекло.
  • Показатели надежности

    Показатели надежности указателя уровня 12кч11бк:

    • Средний срок службы: не менее 6 лет;
    • Гарантийная наработка, часов: 5000;
    • Полный средний ресурс, часов: 35000;
    • Наработка на отказ, часов: 6000.
  • Монтаж

    Монтаж указателя уровня 12кч11бк:

    • Перед монтажом провести тщательный наружный осмотр и проверить комплектность водоуказательной рамки (указателя уровня) по упаковочному листу.
    • Перед установкой указателя в экспортном и тропическом исполнении удалить заглушки из штуцеров.
    • После длительного хранения указателя уровня необходимо осторожно подтянуть болты крышки ключом, не допуская перекоса крышки и порчи стекла.
    • При монтаже указатель должен устанавливаться штуцерами в гнезда без перекосов. Установочное положение указателя 12кч11бк – вертикальное.
  • Правила хранения

    Правила хранения указателя уровня 12кч11бк:

    При хранении и транспортировке указателя уровня 12кч11бк необходимо предохранить от повреждений и загрязнения, в экспортном и тропическом исполнении отверстия штуцеров должны быть заглушены.

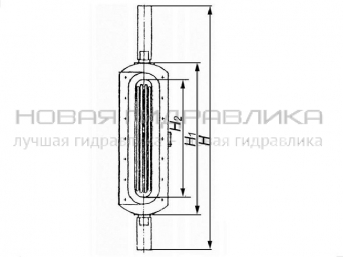

НаименованиеН1, ммН2, ммН, ммГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Указатель уровня 12кч11бк №2162124300300x90x502,3
0.00
Указатель уровня 12кч11бк №4224174360360x90x503
0.00
Указатель уровня 12кч11бк №5254204390390x90x503,4
0.00
Указатель уровня 12кч11бк №6284234420420x90x503,8
0.00
Указатель уровня 12кч11бк №8354304490490x90x504,6
0.00
Последнее обновление: 24.03.2020
