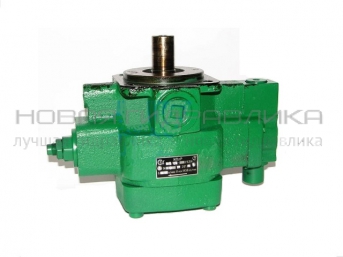

Насос регулируемый НПлР

Менеджер: Маслова Екатерина

Телефон: +7 (343) 224-50-00, доб.206

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые, розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Насосы пластинчатые регулируемые типа НПлР ТУ 2.053.1826-87 применяются в гидросистемах металлорежущих станков и других машин. Обеспечивают изменение подачи минерального масла от номинальной до нуля при достижении в системе давления, равного давлению настройки регулятора давления. Настройка регулятора давления механическая. Предусмотрено механическое изменение рабочего объема для уменьшения величины номинальной подачи. Насосы выпускаются в исполнении по давлению 6,3 и 16 Мпа. Частота вращения - 1450 об/мин, направление вращения - правое (по часовой стрелке со стороны привода). Диапазон кинематической вязкости 25-160 мм2/с при температуре от -10оС до +70оС. Тонкость фильтрации масла - 25 мкм.

Для подбора и заказа насоса пластинчатого регулируемого НПлР позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

  • Особенности насосов НПлР
  • Особенности установки
  • Гидросхема
  • Структура условного обозначения

Особенности насосов регулируемых НПлР:
- привод насоса - через упругую муфту;
- допуск соосности осей - не более 0,1 мм;
- радиальные и осевые нагрузки на вал насоса со стороны привода недопустимы;
- направление вращения - правое (указано стрелкой на фирменной табличке);
- скорость масла во всасывающей линии < 0,5 м/с;
- тонкость фильтрации масла не хуже 25 мкм;
- с целью повышения ресурса предпочтительны фильтры с тонкостью фильтрации 10 мкм;
- пуск насоса рекомендуется при минимальной нагрузке.

Для защиты от перегрузки в напорной линии должен устанавливаться предохранительный клапан; при этом необходимо следить, чтобы давление настройки клапана было выше давления настройки регулятора насоса на 0,7... 1 МПа во избежание больших потерь мощности. Перед первым пуском в насос необходимо залить масло (пуск сухого насоса без масла категорически запрещается), а также ослабить настройку предохранительного клапана (р < 0,5 МПа).

НПл Р 20/16 УХЛ4

УХЛ4 = климатическое исполнение и категория размещения.
Максимальное рабочее давление:
6,3 = 6,3 МПа;
12,5 = 12 МПа;
16 = 16 МПа.
Рабочий объём:
20 = 20 см³;
50 = 50 см³;
80 = 80 см³;
125 = 125 см³.
Р = регулируемый.
НПл = пластинчатый насос.



  • Особенности насосов НПлР

    Особенности насосов регулируемых НПлР:
    - привод насоса - через упругую муфту;
    - допуск соосности осей - не более 0,1 мм;
    - радиальные и осевые нагрузки на вал насоса со стороны привода недопустимы;
    - направление вращения - правое (указано стрелкой на фирменной табличке);
    - скорость масла во всасывающей линии < 0,5 м/с;
    - тонкость фильтрации масла не хуже 25 мкм;
    - с целью повышения ресурса предпочтительны фильтры с тонкостью фильтрации 10 мкм;
    - пуск насоса рекомендуется при минимальной нагрузке.

  • Особенности установки

    Для защиты от перегрузки в напорной линии должен устанавливаться предохранительный клапан; при этом необходимо следить, чтобы давление настройки клапана было выше давления настройки регулятора насоса на 0,7... 1 МПа во избежание больших потерь мощности. Перед первым пуском в насос необходимо залить масло (пуск сухого насоса без масла категорически запрещается), а также ослабить настройку предохранительного клапана (р < 0,5 МПа).

  • Гидросхема

  • Структура условного обозначения
    НПл Р 20/16 УХЛ4

    УХЛ4 = климатическое исполнение и категория размещения.
    Максимальное рабочее давление:
    6,3 = 6,3 МПа;
    12,5 = 12 МПа;
    16 = 16 МПа.
    Рабочий объём:
    20 = 20 см³;
    50 = 50 см³;
    80 = 80 см³;
    125 = 125 см³.
    Р = регулируемый.
    НПл = пластинчатый насос.



НаименованиеНом. подача, л/минНоминальное давление на выходе, МПаГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Насос НПлР 20/6,326,56,3215x280x18223,5
0.00
Насос НПлР 20/162416215x280x18223,5
0.00
Насос НПлР 50/6,368,56,3282x335x22142,8
0.00
Насос НПлР 50/1663,516282x335x22142,8
0.00
Насос НПлР 80/6,31076,3289x351x23756
0.00
Насос НПлР 80/169716289x351x23756
0.00
Насос НПлР 125/6,3172,56,3376x465x27598
0.00
Насос НПлР 125/1615216376x465x27598
0.00
Насос НПлР 125/12,516012,5376x465x27598
0.00
Насос НПлР 20/16 + НПлР 20/1624,0+24,016430x280x18257
0.00
