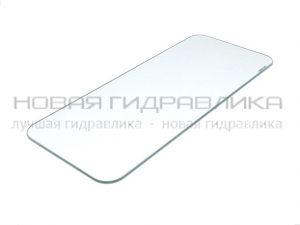

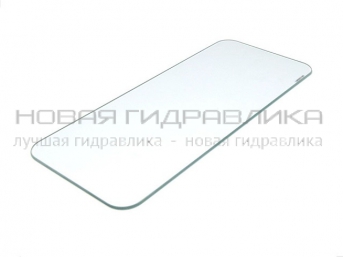

Стекло СИЗ прямоугольное для судовых иллюминаторов

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Судовые иллюминаторы закаленные СИЗ прямоугольные ГОСТ 9424-79.

Судовой иллюминатор закаленный — СИЗ предназначен для иллюминаторов надводных кораблей и судов всех типов. Судовые иллюминаторы изготавливаются из полированного стекла согласно ГОСТ 9424-79. Стекла СИЗ могут быть матированы с одной стороны.

Вес стекла в таблице указан ориентировочный, точные данные можно запросить у менеджера.

*Стекла с закруглением, R - радиус скругления угла

  • Технические данные
  • Предельные отклонения
  • Технические требования

Основные параметры и размеры судовых иллюминаторов прямоугольных СИЗ прозрачных и матированных с одной стороны согласно ГОСТ 9424-79 должны соответствовать указанным в таблице:

Размер судового иллюминатора в свету

     Ширина

     Длина

Радиус скругления (пред.откл.±2)

Толщина стекла, мм

300x450

310-314

460-464

      -

-

10

-

15

335x475

235-349

485-489

 58

 -

 10

 -

 -

355x500

369-373

514-518

 58

 8

 10

 12*

 15*

 400x560

410-414

570-574

 58

 -

 10

 12

 15



414-418

574-578

 58

 8

 -

 12

 -

400x600

410-414

610-614

 -

 -

 10

 -

 15

475x670

485-489

680-684

 58

 -

 10

 12

 15

500x710

514-518

724-728

 108

 -

 10

 -

 15

560x800

570-574

810-814

 58

 -

 10

 12

 15



574-578

814-818

 108

 -

 10

 -

 15

670x950

680-684

960-964

 58

 -

 10

 12

 -

1000x710

1014-1018

724-728

 108

 -

 -

 12

 -

1100x800

1114-1118

814-818

 108

 -

 -

 -

 15

1120x800

1130-1134

810-814

 58

 -

 10

 12

 15*

* - Только для матированных стекол.

Предельные отклонения судовых иллюминаторов по толщине не должны превышать указанных в таблице:

Номинальная толщина стекла, мм

Предельное отклонение, мм

 6

  ±0,2

 8

  ±0,3

 10

  ±0,3

 12

  ±0,3

 15

  ±0,5



    Пример условного обозначения судового иллюминатора с предельными размерами 316-319 мм. и толщиной 15 мм:     СИЗ-316-319х15 ГОСТ 9424-79.

Технические требования к судовым иллюминаторам СИЗ по ГОСТ 9424-79:

  • Стекла должны быть круглой или прямоугольной формы. Допускается для круглых стекол овальность, для прямоугольных отклонение от перпендикулярности (косоугольность) при условии, что они не выходят за пределы допусков на размеры стекол.
  • Стекла должны иметь равномерную толщину. Отклонение от параллельности поверхности (разнотолщинность) не должно превышать 0,2 мм.
  • Стекла для судовых иллюминаторов должны выпускаться со шлифованными торцами и притупленной кромкой.
  • Коэффициент направленного пропускания света должен быть не менее 0,86.
