Насосы СД сточно-массные

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

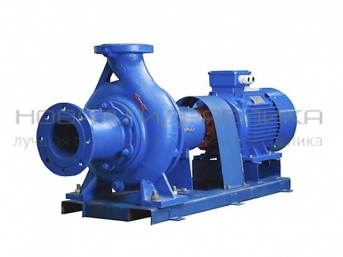

Насосы сточно-массные СД - центробежные консольные одноступенчатые насосы. Проточные каналы насоса выполняются более широкими по сравнению с каналами насосов, перекачивающих чистые жидкости. Применяются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения и отопления.

* Диаметр патрубков, мм - вход/выход

  • Назначение
  • Материал
  • Условное обозначение
  • Конструкция
  • Таблица соотвествия

Насосы СД предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с pH = 6...8.5, с температурой до 80ºС и с содержанием абразивных частиц размером до 5 мм, не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%.

Материалы:

материал деталей проточной части - серый чугун;

уплотнение вала электронасоса двойное сальниковое или торцовое.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например  СД 160/45 а УХЛ3.1 ТУ 28.13.14-016-00217975-2017, где:



  • СД  - сточно-массный насос;
  • 160 – подача, м3/ч;
  • 45 – напор, м;
  • а, б - индекс обточки рабочего колеса (а или б –уменьшенные диаметры рабочего колеса).
  • ТУ 28.13.14-016-00217975-2017 – обозначение поставочного документа



КОНСТРУКЦИЯ

Насосы типа СД – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала.

Корпус насоса представляет чугунную отливку, внутренняя полость которой выполнена в виде спирального отвода, переходящего в напорный патрубок. Напорный патрубок – боковой выполнен в корпусе в одной плоскости с осью вращения (вертикально). В зависимости от условий монтажа и эксплуатации напорный патрубок можно повернуть на 90°, 180° или 270°.

Входной патрубок выполнен в крышке корпуса на оси вращения (горизонтально). Крышка корпуса крепится к корпусу болтами и уплотняется прокладкой. К корпусу насоса шпильками крепится кронштейн.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1 – 0,15 МПа (1 – 1,5 кгс/см2) превышающем давление на входе.

Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиальных подшипника, установленных в кронштейне. Подшипники смазываются консистентной смазкой Литол 24 ГОСТ21150-87.

Направление вращения ротора правое (по часовой стрелки), если смотреть со стороны двигателя.

В нижней части корпуса насоса имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение. В верхней части корпуса имеется отверстие, закрытое пробкой, для выпуска воздуха при заполнении насоса и всасывающей линии перекачиваемой жидкостью.

Присоединительные размеры фланцев – по ГОСТ33259-2015 тип 01, исполнение В.

Таблица соответствия сточно-массных насосов разных годов выпуска

  • Назначение

    Насосы СД предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с pH = 6...8.5, с температурой до 80ºС и с содержанием абразивных частиц размером до 5 мм, не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%.

  • Материал

    Материалы:

    материал деталей проточной части - серый чугун;

    уплотнение вала электронасоса двойное сальниковое или торцовое.

  • Условное обозначение

    УСЛОВНОЕ ОБОЗНАЧЕНИЕ

    Например  СД 160/45 а УХЛ3.1 ТУ 28.13.14-016-00217975-2017, где:



    • СД  - сточно-массный насос;
    • 160 – подача, м3/ч;
    • 45 – напор, м;
    • а, б - индекс обточки рабочего колеса (а или б –уменьшенные диаметры рабочего колеса).
    • ТУ 28.13.14-016-00217975-2017 – обозначение поставочного документа



  • Конструкция

    КОНСТРУКЦИЯ

    Насосы типа СД – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала.

    Корпус насоса представляет чугунную отливку, внутренняя полость которой выполнена в виде спирального отвода, переходящего в напорный патрубок. Напорный патрубок – боковой выполнен в корпусе в одной плоскости с осью вращения (вертикально). В зависимости от условий монтажа и эксплуатации напорный патрубок можно повернуть на 90°, 180° или 270°.

    Входной патрубок выполнен в крышке корпуса на оси вращения (горизонтально). Крышка корпуса крепится к корпусу болтами и уплотняется прокладкой. К корпусу насоса шпильками крепится кронштейн.

    Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1 – 0,15 МПа (1 – 1,5 кгс/см2) превышающем давление на входе.

    Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой.

    Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиальных подшипника, установленных в кронштейне. Подшипники смазываются консистентной смазкой Литол 24 ГОСТ21150-87.

    Направление вращения ротора правое (по часовой стрелки), если смотреть со стороны двигателя.

    В нижней части корпуса насоса имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение. В верхней части корпуса имеется отверстие, закрытое пробкой, для выпуска воздуха при заполнении насоса и всасывающей линии перекачиваемой жидкостью.

    Присоединительные размеры фланцев – по ГОСТ33259-2015 тип 01, исполнение В.

  • Таблица соотвествия

    Таблица соответствия сточно-массных насосов разных годов выпуска

НаименованиеПодача, м3/чНапор, мРабочая зона, м3/чМощность, кВт х об/минДиаметр патрубков, ммГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Насос СД 16/10 с АИР 80В416108,5...211,5х150050/401080x331x440180
0.00
Насос СД 16/10а с АИР 80А4148,27,8...181,1х150050/40960x331x440145
0.00
Насос СД 16/10б с АИР 80А412,56,76,5...161,1х150050/40960x331x440145
0.00
Насос СД 16/25 с АИР 100S216258,2...254х300040/321015x340x410105
0.00
Насос СД 16/25а с АИР 90L215207,2...213х300040/321000x340x410100
0.00
Насос СД 16/25б с АИР 80В21415,56,5...192,2х300040/32985x340x41095
0.00
Насос СД 25/14 с АИР 100S4251414...363х150065/501015x340x497156
0.00
Насос СД 25/14а с АИР 90L4201212...322,2х150065/501000x340x497149
0.00
Насос СД 25/14б с АИР 90L4181011...292,2х150065/501000x340x497149
0.00
Насос СД 32/40 с АИР 132M2324017...4211х300050/401280x331x480235
0.00
Последнее обновление: 24.10.2023
