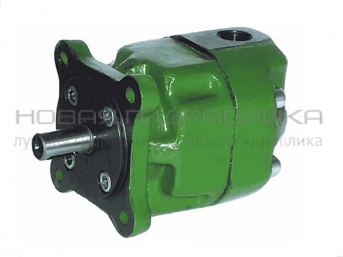

Насос нерегулируемый НПл

Однопоточные пластинчатые насосы НПл габарит 1/16 (рабочий объём от 5 до 25 см3 и создаваемым давление 16 МПа) устанавливаются в гидравлических системах, в которых необходимо создание постоянного нерегулируемого по величине и давлению потока рабочей жидкости.

Насосы НПл-5/16, НПл-8/16, 12,5/16, НПл-16/16, НПл-20/16 и НПл-25/16 работают на отфильтрованном до 25 мкм (12-й класс) минеральном масле вязкостью от 25 до 213 мм/с и температурой от -10 до +60C°.
Рекомендуемые масла: ИГП-38 ТУ 38.101.413-78, ВНИИ НП-403 ГОСТ 16728-78.

Пластинчатые однопоточные насосы НПл на давление 16 МПа с рабочим объемом 5...25 см относятся к габариту 1 (насосы НПл 1 на 16), с большим объемом (НПл-45/16...НПл-80/16) к габариту 2.

По умолчанию, насосы поставляются с правым направлением вращения (вал по часовой стрелке, если смотреть на него). Направление вращения указывается стрелкой на табличке насоса.
Возможно исполнение насосов "левого" вращения, для чего в обозначении добавляется литера "Л".
Например: Насос НПл-16/16 Л.

Насосы пластинчатые однопоточные НПл (НПл-8/6.3, НПл-12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл-32/6,3, НПл-40/6,3) (насосы лопастные) давления 6,3 МПа, габарита 1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм.

Частота вращения насосов НПл давления 6,3 МПа габарита 1 - 960 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые однопоточные НПл-(8, 12.5, 16, 20, 32,40)/6.3 давления 6,3 МПа габарита 1 могут быть изготовлены с левым направлением вращения вала.
Насосы НПл с рабочим объемом превышающем 40 см3 (НПл-63/6,3...НПл-80/6,3) относят к габариту 2.

Однопоточные пластинчатые (лопастные) насосы НПл-45/16, НПл-56/16, НПл-80/16 нашли широкое применение в гидроприводах различного назначения (станки, прессы, гидростанции) где необходимо обеспечивать постоянный нерегулируемый поток рабочей жидкости с константным по величине давлением.
Пластинчатые насосы с рабочим объемом от 45 до 80 см3 и номинальным давлением на выходе 16 МПа (160 кгс/см)2 относят ко второму габариту (2 габарит / 16).
Номинальный рабочий объем насосов второго габарита 45, 56 и 80 см3.
Производительность насосов объемом 45, 56 и 80 см3 при номинальной частоте вращения вала 1500 об/мин составляет 56, 71 и 105 л/минуту соответственно.
Направление вращения вала правое или левое (по часовой или против стрелке если смотреть на вал).

Принцип действия насосов НПл 45/16, НПл 56/16, НПл 80/16 идентичен насосам НПл габарита 1 (НПл-5/16...НПл-25/16). Масса насосов 2-го габарита больше насосов 1-го и составляет 25 кг.

Насосы НПл-63/6,3, НПл-80/6,3 и НПл-125/6,3 обеспечивают нерегулируемый по величине поток рабочей жидкости в гидравлических приводах металлорежущих станков, и других гидрофицированных машин.
Данные насосы относят к пластинчатым однопоточным насосам габарита 2 с давлением на выходе 6,3 МПа (63 кгс/см)2.
Номинальный рабочий объем насосов 63, 80 и 125 см3 соответственно
Производительность при номинальной частоте вращения вала 960 об/мин составляет 53,8, 69,9 и 110,4 л/минуту. Направление вращения вала - правое (по часовой стрелке если смотреть на вал).
Под заказ возможно исполнение с левым вращением.

Насосы НПл63/6.3, НПл80/6.3, НПл125/6.3 конструктивно и по принципу действия не отличаются от насосов НПл габарита 1 (НПл-8/6,3...НПл-40/6,3), но для обеспечения необходимой производительности имеют больший по габаритам корпус, а соответственно и массу (25 кг).

Насосы пластинчатые двухпоточный НПл (5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 давления 16 МПа, габарита 1+1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм. Частота вращения насосов НПл давления 16 МПа габарита 1+1 - 1500 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые двухпоточные НПл-(5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 давления 16 МПа габарита 1+1 могут быть изготовлены с левым направлением вращения вала.

У двухпоточных пластинчатых насосов НПл техническая характеристика каждого насоса равна данным соответствующих моделей однопоточных насосов. Номинальная мощность равна сумме мощностей однопоточных насосов.
Насосы пластинчатые НПл-(5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 работают на минеральных маслах марок ИГП-38, ВНИИ НП-403 или аналогах с характеристиками:
     - температура масла от -10 до +60 °С;
     - кинематическая вязкость масла от 25 до 213 мм2/с
     - тонкость фильтрации 25 мкм.
Насосы пластинчатые двухпоточные, рассчитанные на давление 16 МПа соответствуют техническим условиям ТУ 2.053.1899-88.
