Пневмоцилиндры ПЦ61

Пневмоцилиндры двухстороннего действия специального исполнения (Тандемы и позиционеры). Многопозиционные цилиндры двухстороннего действия с независимыми штоками серии ПЦ61.

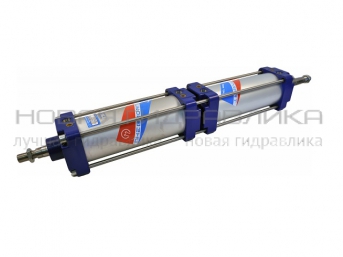

Трех- или четырехпозиционный привод состоит из двух отдельных пневмоцилиндров, штоки которых выдвигаются в противоположных направлениях. В зависимости от схемы включения и длины хода цилиндров привод может занимать до четырех фиксированных положений.

Если один конец штока закреплен, то движется корпус цилиндра. При этом подсоединение воздуха к цилиндру должно осуществляться при помощи гибких трубопроводов.

Ход поршня 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500мм.

Пример записи при заказе многопозиционного цилиндра с независимы миштоками и торможением в обе стороны, с магнитом на поршне, струбной цилиндрической дюймовой резьбой для подвода сжатого воздуха, с наружной резьбой штока, без элементов монтажа цилиндра и штока, диаметром 50 мм и ходом поршня 30 мм, для одного цилиндра и 40 мм для другого, климатического исполнения УХЛ, категория размещения 4: ПЦ61М–050х0030+0040 УХЛ4.
