Указатель уровня Т-230б

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Т-230б указатель уровня жидкости сниженный

Указатель уровня Т-230б предназначен для наблюдения за уровнем воды с места расположения пульта управления котлом или сосудом (т.е. дистанционно). Действие сниженного указателя уровня гидростатического типа основано на принципе разности веса двух столбов жидкости: конденсата котловой воды и пара и специальной тяжелой жидкости, заливаемой в нижнюю часть петли. Тяжелая жидкость должна быть определенного удельного веса. Смотровая щель указателя уровня закрывается термически закаленным гладким стеклом по ГОСТ 1663-81. Видимое поле наблюдаемого уровня – 310 мм. Указатель уровня Т-230б изготавливается условным диаметром Ду20.

  • Условия эксплуатации
  • Технические данные
  • Материалы
  • Показатели надежности
  • Устройство
  • Монтаж

Условия эксплуатации указателя уровня Т-230б:

  • Температура рабочей среды: до + 60°С;
  • Рабочая среда: конденсат - тяжелая жидкость;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69: Т-230бу – для стран с умеренным климатом, Т-230бт – для стран с тропическим климатом.

Технические данные указателя уровня жидкости Т-230б:

  • Номинальное давление PN, МПа (кгс/см²): 15,5 (155);
  • Присоединение к котлам: под приварку;
  • Регламентирующий документ: ТУ 108.21.275-85;
  • Класс герметичности по ГОСТ 9544-93: «А».

Материалы основных деталей указателя Т-230б:

  • Материал изделия (вентильные головки): сталь углеродистая;
  • Материал изделия (расширительный бачек): сталь углеродистая;
  • Материал изделия (продувочный вентиль): сталь углеродистая;
  • Материал изделия (тройник): сталь углеродистая;
  • Материал изделия (конденсатный бачок): сталь углеродистая;
  • Материал изделия (корпус колонки): сталь углеродистая;
  • Материал изделия (шпиндели): низколегированная хромистая сталь;
  • Материал изделия (уплотнительные поверхности в корпусах вентильных головок): наплавка специальными электродами;
  • В сниженных указателях уровня используются следующие тяжелые жидкости: смесь бромоформа (трибромметан) и бензола; раствор четырехбромистого углерода в хлороформе; раствор четырехбромистого углерода и толуола. Удельный вес жидкости подбирается путем изменения соотношения указанных компонентов.

Показатели надежности указателя уровня жидкости Т-230б:

  • Средний срок службы: н/д.

Устройство указателя уровня жидкости Т-230б:

Монтаж указателя уровня жидкости Т-230б:​

  • Перед вводом указателя уровня Т-230б в работу необходимо тщательно продуть импульсные трубы в следующем порядке:
  1. вентильные головки 3 должны быть плотно закрыты;
  2. открыть вентиль 9 и 8 продуть столб воды, после продувки вентили закрыть.
  • При плотно закрытых вентилях 8,9 сделать выдержку для образования конденсата в импульсных трубах, а из прибора удалить имеющуюся в нем воду, через сливной вентиль 5.
  • Произвести заливку тяжелой жидкости в расширительный бачок через отверстие, закрытое пробкой в вентильной головке 3 в объеме примерно 500см3. Заливать жидкостью до появления ее в пробке вентильной головки 3, которая, в процессе заполнения прибора тяжелой жидкостью должна быть открытой. Сливной вентиль 5, при этом должен быть закрытым. После залива прибора жидкостью, пробки в вентильных головках закрыть;
  • Для получения более контрастной границы раздела котловой воды и тяжелой жидкости - последняя подкрашивается краской (шеллакрот или судан);
  • Перед включением прибора в работу конденсат залить в бачок 1 через его пробку. Вентили (все) должны быть плотно закрытыми.
  • Прибор включать в работу медленно открывая вентили сначала паровой линии, а затем водяной.
  • Указатель уровня Т-230б введен в работу, но  для правильных показаний прибор должен быть откалиброван.
  • Условия эксплуатации

    Условия эксплуатации указателя уровня Т-230б:

    • Температура рабочей среды: до + 60°С;
    • Рабочая среда: конденсат - тяжелая жидкость;
    • Климатическое исполнение и категория размещения по ГОСТ 15150-69: Т-230бу – для стран с умеренным климатом, Т-230бт – для стран с тропическим климатом.
  • Технические данные

    Технические данные указателя уровня жидкости Т-230б:

    • Номинальное давление PN, МПа (кгс/см²): 15,5 (155);
    • Присоединение к котлам: под приварку;
    • Регламентирующий документ: ТУ 108.21.275-85;
    • Класс герметичности по ГОСТ 9544-93: «А».
  • Материалы

    Материалы основных деталей указателя Т-230б:

    • Материал изделия (вентильные головки): сталь углеродистая;
    • Материал изделия (расширительный бачек): сталь углеродистая;
    • Материал изделия (продувочный вентиль): сталь углеродистая;
    • Материал изделия (тройник): сталь углеродистая;
    • Материал изделия (конденсатный бачок): сталь углеродистая;
    • Материал изделия (корпус колонки): сталь углеродистая;
    • Материал изделия (шпиндели): низколегированная хромистая сталь;
    • Материал изделия (уплотнительные поверхности в корпусах вентильных головок): наплавка специальными электродами;
    • В сниженных указателях уровня используются следующие тяжелые жидкости: смесь бромоформа (трибромметан) и бензола; раствор четырехбромистого углерода в хлороформе; раствор четырехбромистого углерода и толуола. Удельный вес жидкости подбирается путем изменения соотношения указанных компонентов.
  • Показатели надежности

    Показатели надежности указателя уровня жидкости Т-230б:

    • Средний срок службы: н/д.
  • Устройство

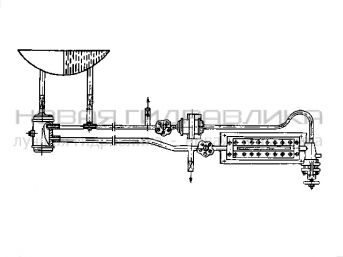

    Устройство указателя уровня жидкости Т-230б:

  • Монтаж

    Монтаж указателя уровня жидкости Т-230б:​

    • Перед вводом указателя уровня Т-230б в работу необходимо тщательно продуть импульсные трубы в следующем порядке:
    1. вентильные головки 3 должны быть плотно закрыты;
    2. открыть вентиль 9 и 8 продуть столб воды, после продувки вентили закрыть.
    • При плотно закрытых вентилях 8,9 сделать выдержку для образования конденсата в импульсных трубах, а из прибора удалить имеющуюся в нем воду, через сливной вентиль 5.
    • Произвести заливку тяжелой жидкости в расширительный бачок через отверстие, закрытое пробкой в вентильной головке 3 в объеме примерно 500см3. Заливать жидкостью до появления ее в пробке вентильной головки 3, которая, в процессе заполнения прибора тяжелой жидкостью должна быть открытой. Сливной вентиль 5, при этом должен быть закрытым. После залива прибора жидкостью, пробки в вентильных головках закрыть;
    • Для получения более контрастной границы раздела котловой воды и тяжелой жидкости - последняя подкрашивается краской (шеллакрот или судан);
    • Перед включением прибора в работу конденсат залить в бачок 1 через его пробку. Вентили (все) должны быть плотно закрытыми.
    • Прибор включать в работу медленно открывая вентили сначала паровой линии, а затем водяной.
    • Указатель уровня Т-230б введен в работу, но  для правильных показаний прибор должен быть откалиброван.
НаименованиеГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Указатель уровня Т-230б700x325x32563
