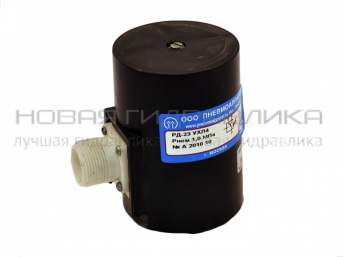

Реле давления типа РД-23

Менеджер: Низовцева Татьяна

Телефон: +7 (343) 224-50-00, доб.215

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Реле давления РД-23:

  • номинальное давление: 1,0 МПа;
  • диапазон настройки давления: 0,1...1,0 МПа;
  • зона нечувствительности:0,03...0,06 МПа;
  • присоединение: К1/8" с возможностью стыкового присоединения.
  • Описание
  • Технические данные
  • Подключение и настройка

Реле давления РД-23 осуществляет контроль давления среды в пневматических, гидравлических и смазочных системах различного назначения.

Реле работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80, или минеральном масле с кинетической вязкостью от 4 до 400 мм²/с (сСт) с номинальной тонкостью фильтрации не грубее 40 мкм (13 класс чистоты по ГОСТ17216-71) при температуре масла от 10 до 55°С.

Реле РД-23 может быть установлено в любом пространственном положении.

Конструкция реле обеспечивает резьбовой и стыковой монтаж.

Подключение реле к пневматической системе осуществляется при помощи резьбового отверстия К1/8". При стыковом способе монтажа в расточку основания реле (диаметр 20 мм) должно быть установлено уплотнительное кольцо. Реле крепится на монтажной плите двумя винтами М8.

Присоединение реле давления РД23 к электрической системе осуществляется электрическим разъемом.

Настройка реле осуществляется при снятом защитном кожухе путем вращения регулировочного винта. Величина настраиваемого давления контролируется манометром. По окончании настройки необходимо затянуть контргайку, после чего еще раз убедиться в правильности настройки.

Климатическое исполнение реле УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ15150-69.

  • Описание

    Реле давления РД-23 осуществляет контроль давления среды в пневматических, гидравлических и смазочных системах различного назначения.

  • Технические данные

    Реле работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80, или минеральном масле с кинетической вязкостью от 4 до 400 мм²/с (сСт) с номинальной тонкостью фильтрации не грубее 40 мкм (13 класс чистоты по ГОСТ17216-71) при температуре масла от 10 до 55°С.

  • Подключение и настройка

    Реле РД-23 может быть установлено в любом пространственном положении.

    Конструкция реле обеспечивает резьбовой и стыковой монтаж.

    Подключение реле к пневматической системе осуществляется при помощи резьбового отверстия К1/8". При стыковом способе монтажа в расточку основания реле (диаметр 20 мм) должно быть установлено уплотнительное кольцо. Реле крепится на монтажной плите двумя винтами М8.

    Присоединение реле давления РД23 к электрической системе осуществляется электрическим разъемом.

    Настройка реле осуществляется при снятом защитном кожухе путем вращения регулировочного винта. Величина настраиваемого давления контролируется манометром. По окончании настройки необходимо затянуть контргайку, после чего еще раз убедиться в правильности настройки.

    Климатическое исполнение реле УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ15150-69.

НаименованиеГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Реле давления РД-2388x50x960,5
575.00
