Пневмораспределители типа П-РМ.3/5

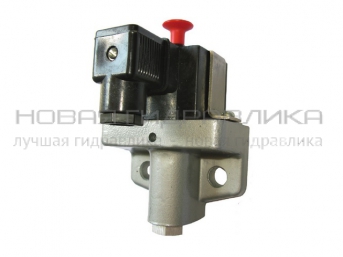

Пневмораспределители трехлинейные c электромагнитным управлением типов П-РМЗ.3/5, П-РМО.3/5.

Пневмораспределители трехлинейные с электромагнитным управлением и ручным дублированием предназначены для управления потоком сжатого воздуха в пневматических приводах различного назначения, а также для замены управляющих распределителей в изделиях РЭП.

Отверстия для присоединения внешних пневмолиний маркируются следующими цифрами:
   1 - для подвода воздуха;
   2 - для выхода к потребителю;
   3 - для выхлопа в атмосферу.

Исполнение по схеме:
    З - нормально закрытый;
   О - нормально открытый.

Присоединение к пневмосети:
   1 - трубное К1/8";
   2 - трубное К1/4";
   3 - стыковое боковое.

Присоединение к электросети:
   1 - через сальник;
   2 - через разъем.
