Пневмоцилиндры ПЦ63

Пневмоцилиндры двухстороннего действия специального исполнения (Тандемы и позиционеры). Многопозиционные цилиндры двухстороннего действия с двухсторонним штоком серии ПЦ63.

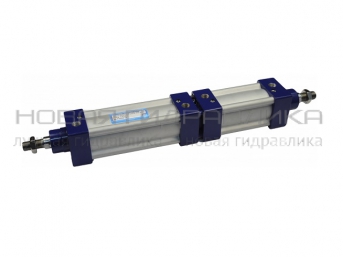

Трех- или четырехпозиционный привод состоит из двух отдельных пневмоцилиндров, штоки которых выдвигаются в противоположных направлениях. В зависимости от схемы включения и длины хода цилиндров привод может занимать до четырех фиксированных положений.

Если один конец штока закреплен, то движется корпус цилиндра. При этом подсоединение воздуха к цилиндру должно осуществляться при помощи гибких трубопроводов.

Ход поршня 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500 мм.

Пример записи при заказе многопозиционного цилиндра с независимыми штоками и торможением в обе стороны, с магнитом на поршне, с трубной цилиндрической дюймовой резьбой для подвода сжатого воздуха, с наружной резьбой штока, без элементов монтажа цилиндра и штока, диаметром 50 мм и ходом поршня 30 мм, для одного цилиндра и 40 мм для другого, климатического исполнения УХЛ, категория размещения 4: ПЦ63М –050 х 0030+0040 УХЛ4.
