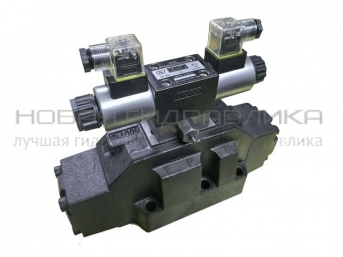

Гидрораспределители 1Р203, 1Р202, 2Р203, 2Р202 золотниковые четырехлинейные с электрогидравлическим управлением Ду=20мм предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Гидрораспределители 1Р203АЕ, 1Р203АЛ, 1Р203БЕ, 1Р203БЛ по ТУ2-053-1846-87 на номинальное давлении 32 МПа и гидрораспределители 1Р202АЕ, 1Р202АЛ, 1Р202БЕ, 1Р202БЛ на 20 МПа имеют электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника). Распределители с электрогидравлическим управлением IP203, IP202 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм.
Гидрораспределители 2Р203АЕ, 2Р203АЛ, 2Р203БЕ, 2Р203БЛ на номинальное давлении 32 МПа и гидрораспределители 2Р202АЕ, 2Р202АЛ, 2Р202БЕ, 2Р202БЛ на 20 МПа имеют также электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника). Конструкция распределителей 2P203, 2P202 аналогична конструкции 1P203, 1P202, только пилоты Dy = 10 мм.
Для подбора и заказа гидрораспределителей 1Р203..., 1Р202..., 2Р203..., 2Р202... Ду20мм позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.
В корпусе гидрораспределителя методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри рисунок ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
Соединение линий Х-Р в гидрораспределителях 1Р203, 1Р202, 2Р203, 2Р202 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше, чем 1,4 МПа.
Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
Для уплотнения стыковой плоскости гидрораспределителей 1Р203-АЕ, 1Р203-АЛ, 1Р203-БЕ, 1Р203-БЛ применяются кольца по ГОСТ 9833-73:
028-032-25-2-2 (четыре кольца - для четырехлинейных),
024-030-36-2-2 (пять колец - для пятилинейных);
013-016-19-2-2 (три кольца).
В корпусе гидрораспределителя методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри рисунок ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
Соединение линий Х-Р в гидрораспределителях 1Р203, 1Р202, 2Р203, 2Р202 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше, чем 1,4 МПа.
Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
Для уплотнения стыковой плоскости гидрораспределителей 1Р203-АЕ, 1Р203-АЛ, 1Р203-БЕ, 1Р203-БЛ применяются кольца по ГОСТ 9833-73:
028-032-25-2-2 (четыре кольца - для четырехлинейных),
024-030-36-2-2 (пять колец - для пятилинейных);
013-016-19-2-2 (три кольца).
Наименование | Габаритные размеры, мм | Масса, кг | Цена, руб. с НДС | Кол-во | ||
---|---|---|---|---|---|---|
Гидрораспределитель 1Р203 АЛ (Г24, В110, В220) | 260x114x255 | 15.9 | ||||
Гидрораспределитель 1Р203 АЕ (Г24, В110, В220) | 260x114x255 | 15.6 | ||||
Гидрораспределитель 1Р203 БЛ (Г24, В110, В220) | 260x114x255 | 15.9 | ||||
Гидрораспределитель 1Р203 БЕ (Г24, В110, В220) | 260x114x255 | 15.6 | ||||
Гидрораспределитель 1Р202 АЛ (Г24, В110, В220) | 260x114x255 | 15.9 | ||||
Гидрораспределитель 1Р202 АЕ (Г24, В110, В220) | 260x114x255 | 15.6 | ||||
Гидрораспределитель 1Р202 БЛ (Г24, В110, В220) | 260x114x255 | 15.9 | ||||
Гидрораспределитель 1Р202 БЕ (Г24, В110, В220) | 260x114x255 | 15.6 | ||||
Гидрораспределитель 2Р203 АЛ (Г24, В110, В220) | 260x114x255 | 20.4 | ||||
Гидрораспределитель 2Р203 АЕ (Г24, В110, В220) | 260x114x255 | 20 |
