Указатель уровня Т-45-2

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

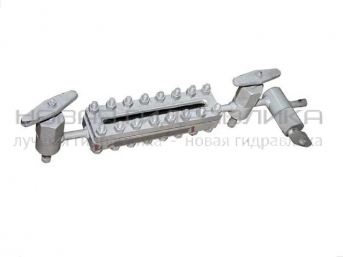

Т-45-2 указатель уровня жидкости прямого действия

Указатель предназначен для наблюдения за уровнем пароводяной среды в барабане котла или сосуда. Присоединение к патрубкам осуществляется путем сварки. Смотровые щели указателя уровня закрываются термозакаленным стеклом по ГОСТ 1663-81 (рифленое стекло №6 250х34х17). Указатель уровня устанавливается вертикально, продувочным вентилем вниз. Указатель уровня Т-45-2 изготавливается условным диаметром Ду10.

  • Условия эксплуатации
  • Технические данные
  • Материалы
  • Показатели надежности
  • Состав
  • Монтаж и эксплуатация
  • Правила хранения

Условия эксплуатации указателя уровня Т-45-2:

  • Температура рабочей среды: до + 225°С;
  • Рабочая среда: вода;
  • Номинальное давление PN, МПа (кгс/см²): 2,5 (25).

Технические данные указателя уровня Т-45-2:

  • Привод: ручной;
  • Присоединение к трубопроводу: под приварку;
  • Установочное положение на трубопроводе: вертикальное;
  • Регламентирующий документ: ТУ 108.21.275-85.

Материалы основных деталей прибора водоуказательного Т-45-2:

  • Материал изделия (вентиль отключающий (верхний)): сталь углеродистая;
  • Материал изделия (вентиль отключающий (нижний)):        сталь углеродистая;
  • Материал изделия (продувочный вентиль): сталь углеродистая;
  • Материал изделия (рамка): сталь углеродистая;
  • Материал изделия (прокладка): паронит;
  • Уплотнительная поверхность: наплавка специальными электродами;
  • Материал изделия (тарелка): хромированная сталь;
  • Шпиндели всех вентилей: низколегированная сталь.

Показатели надежности указателя уровня Т-45-2:

Полный средний ресурс, часов: 200000.

Состав указателя Т-45-2:

  • Вентиль отключающий (верхний);
  • Вентиль отключающий (нижний);
  • Продувочный вентиль;
  • Рамка (N6);
  • Термостойкое рифленое стекло 250х34х17 по ГОСТ 1663-81;
  • Прокладка.

Монтаж указателя уровня Т-45-2:

  • Перед установкой указателя на место и вводом в эксплуатацию указателя уровня Т-45-2 необходимо:
  1. внимательно осмотреть изделие на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению;
  2. произвести расконсервацию путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить;
  3. проверить указатель уровня на герметичность рабочим давлением Рр.
  • Присоединение указателя к патрубкам осуществляется путем сварки.

Последовательность операций по вводу указателя уровня Т-45-2 в эксплуатацию:

  • все вентили находятся в закрытом положении. Открыть продувочный вентиль;
  • медленно приоткрыть верхний отключающий вентиль и прогреть паром корпус указателя в течение 3-5 минут;
  • закрыть продувочный вентиль и полностью открыть верхний вентиль, а затем медленно открыть нижний вентиль.

Правила хранения указателя уровня Т-45-2:

  • Хранение указателя уровня должно осуществляется в соответствии с группой хранения «С» по ГОСТ 15150-69: в сухих, закрытых помещениях, гарантирующих его защиту от повреждений и попадания влаги.
  • Условия эксплуатации

    Условия эксплуатации указателя уровня Т-45-2:

    • Температура рабочей среды: до + 225°С;
    • Рабочая среда: вода;
    • Номинальное давление PN, МПа (кгс/см²): 2,5 (25).
  • Технические данные

    Технические данные указателя уровня Т-45-2:

    • Привод: ручной;
    • Присоединение к трубопроводу: под приварку;
    • Установочное положение на трубопроводе: вертикальное;
    • Регламентирующий документ: ТУ 108.21.275-85.
  • Материалы

    Материалы основных деталей прибора водоуказательного Т-45-2:

    • Материал изделия (вентиль отключающий (верхний)): сталь углеродистая;
    • Материал изделия (вентиль отключающий (нижний)):        сталь углеродистая;
    • Материал изделия (продувочный вентиль): сталь углеродистая;
    • Материал изделия (рамка): сталь углеродистая;
    • Материал изделия (прокладка): паронит;
    • Уплотнительная поверхность: наплавка специальными электродами;
    • Материал изделия (тарелка): хромированная сталь;
    • Шпиндели всех вентилей: низколегированная сталь.
  • Показатели надежности

    Показатели надежности указателя уровня Т-45-2:

    Полный средний ресурс, часов: 200000.

  • Состав

    Состав указателя Т-45-2:

    • Вентиль отключающий (верхний);
    • Вентиль отключающий (нижний);
    • Продувочный вентиль;
    • Рамка (N6);
    • Термостойкое рифленое стекло 250х34х17 по ГОСТ 1663-81;
    • Прокладка.
  • Монтаж и эксплуатация

    Монтаж указателя уровня Т-45-2:

    • Перед установкой указателя на место и вводом в эксплуатацию указателя уровня Т-45-2 необходимо:
    1. внимательно осмотреть изделие на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению;
    2. произвести расконсервацию путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить;
    3. проверить указатель уровня на герметичность рабочим давлением Рр.
    • Присоединение указателя к патрубкам осуществляется путем сварки.

    Последовательность операций по вводу указателя уровня Т-45-2 в эксплуатацию:

    • все вентили находятся в закрытом положении. Открыть продувочный вентиль;
    • медленно приоткрыть верхний отключающий вентиль и прогреть паром корпус указателя в течение 3-5 минут;
    • закрыть продувочный вентиль и полностью открыть верхний вентиль, а затем медленно открыть нижний вентиль.
  • Правила хранения

    Правила хранения указателя уровня Т-45-2:

    • Хранение указателя уровня должно осуществляется в соответствии с группой хранения «С» по ГОСТ 15150-69: в сухих, закрытых помещениях, гарантирующих его защиту от повреждений и попадания влаги.
НаименованиеГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Указатель уровня Т-45-2440x150x17713
0.00
