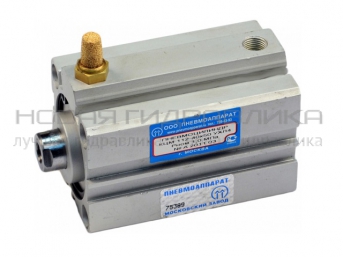

Пневмоцилиндры КЦ34

Компактные цилиндры с гильзой из специального профиля, подвод сжатого воздуха через отверстие в гильзе. Цилиндры одностороннего действия с односторонним штоком (в исходном положении шток втянут) серии КЦ34.

Для цилиндров одностороннего действия с пружинным возвратом (серия КЦ) величина максимального хода не должна превышать 25 мм.

Остальные технические требования и конструктивные особенности цилиндров соответствуют цилиндрам двухстороннего действия.

Ход поршня 5; 10; 15; 20; 25мм.

Пример записи при заказе цилиндра, одностороннего действия, в исходном положении шток втянут, с внутренней резьбой на штоке, с магнитом на поршне, диаметром 40 мм и ходом поршня 25 мм, климатического исполнения УХЛ, категория размещения 4: КЦМ342 -40х25 УХЛ4.
