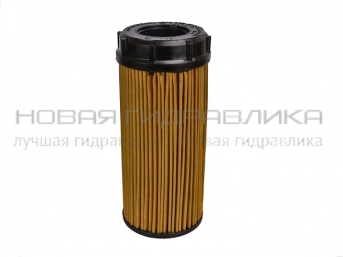

Фильтр всасывающий сетчатый

Менеджер: Наталья

Телефон: +7 (343) 224-50-00, доб.236

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Фильтр сетчатый всасывающий предназначен для очистки от механических загрязнений минеральных масел вязкостью от 10 до 300 м2/с (сСт) при температуре +10оС до +55оС в гидравлических и смазочных системах металлорежущих станков и других машин. Температура окружающей среды +1оС до +40оС.

Фильтр всасывающий сетчатый устанавливается на всасывающей магистрали насоса.

Для подбора и заказа фильтра всасывающего сетчатого позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

  • Исполнение
  • Описание

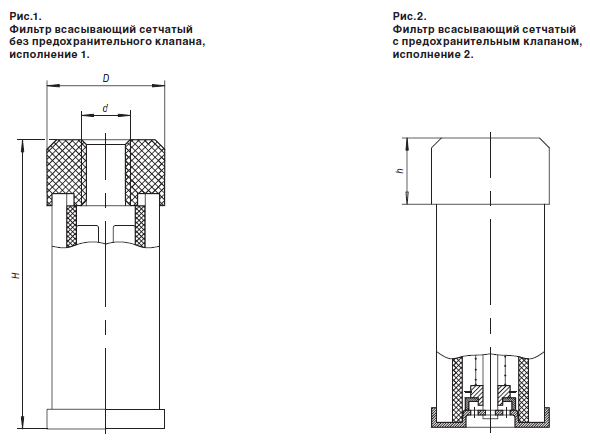

  • Габаритные и присоединительные размеры

Изготавливается в 2-х исполнениях:
  1 - без предохранительного клапана;
  2 - с предохранительным клапаном.

Фильтр всасывающий сетчатый имеет каркас, поддерживающий фильтрующий элемент.

В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а нижней части - чашка. Фильтр сетчатый всасывающий исполнения 2 имеет такое же устройство, как и фильтр исполнения 1, но в нём дополнительно на чашке расположен предохранительный клапан.

Параметр

Значение для типоразмера фильтра всасывающего сетчатого

Фильтр

8-160

8-160-2

8-80

8-80-2

Фильтр

10-160

10-160-2

10-80

10-80-2

Фильтр

20-160

20-160-2

20-80

20-80-2

Фильтр

40-160

40-160-2

40-80

40-80-2

Фильтр

80-160

80-160-2

80-80

80-80-2

- D, не более, мм

32

60

60

88

150

- H, не более, мм

70

110

155

210

350

- h, мм

15-5

15-5

28±0,5

27±0,5

33±0,5

- d, мм

G1/4"-B

G3/8"-B

G3/4"-B

G1 1/2 "-B

M80x2-9H8H

ГОСТ11709-81



  • Исполнение

    Изготавливается в 2-х исполнениях:
      1 - без предохранительного клапана;
      2 - с предохранительным клапаном.

  • Описание

    Фильтр всасывающий сетчатый имеет каркас, поддерживающий фильтрующий элемент.

    В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а нижней части - чашка. Фильтр сетчатый всасывающий исполнения 2 имеет такое же устройство, как и фильтр исполнения 1, но в нём дополнительно на чашке расположен предохранительный клапан.

  • Габаритные и присоединительные размеры

    Параметр

    Значение для типоразмера фильтра всасывающего сетчатого

    Фильтр

    8-160

    8-160-2

    8-80

    8-80-2

    Фильтр

    10-160

    10-160-2

    10-80

    10-80-2

    Фильтр

    20-160

    20-160-2

    20-80

    20-80-2

    Фильтр

    40-160

    40-160-2

    40-80

    40-80-2

    Фильтр

    80-160

    80-160-2

    80-80

    80-80-2

    - D, не более, мм

    32

    60

    60

    88

    150

    - H, не более, мм

    70

    110

    155

    210

    350

    - h, мм

    15-5

    15-5

    28±0,5

    27±0,5

    33±0,5

    - d, мм

    G1/4"-B

    G3/8"-B

    G3/4"-B

    G1 1/2 "-B

    M80x2-9H8H

    ГОСТ11709-81



НаименованиеУсловный проход, ммНоминальный расход, л/минНоминальная тонкость фильтрацииПерепад давления при ном.расходе Мпа, не болееПредохранительный клапанГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Фильтр 8-16082.51600.007нет32x32x700,05
0.00
Фильтр 8-160-282.51600.007да32x32x700,05
0.00
Фильтр 8-8082.0800.007нет32x32x700,05
0.00
Фильтр 8-80-282.0800.007да32x32x700,05
0.00
Фильтр 10-1601010.01600.007нет60x60x1100,12
0.00
Фильтр 10-160-21010.01600.007да60x60x1100,12
0.00
Фильтр 10-80108800.007нет60x60x1100,12
0.00
Фильтр 10-80-2108800.007да60x60x1100,12
0.00
Фильтр 20-16020401600.007нет60x60x1550,27
0.00
Фильтр 20-160-220401600.007да60x60x1550,27
0.00
